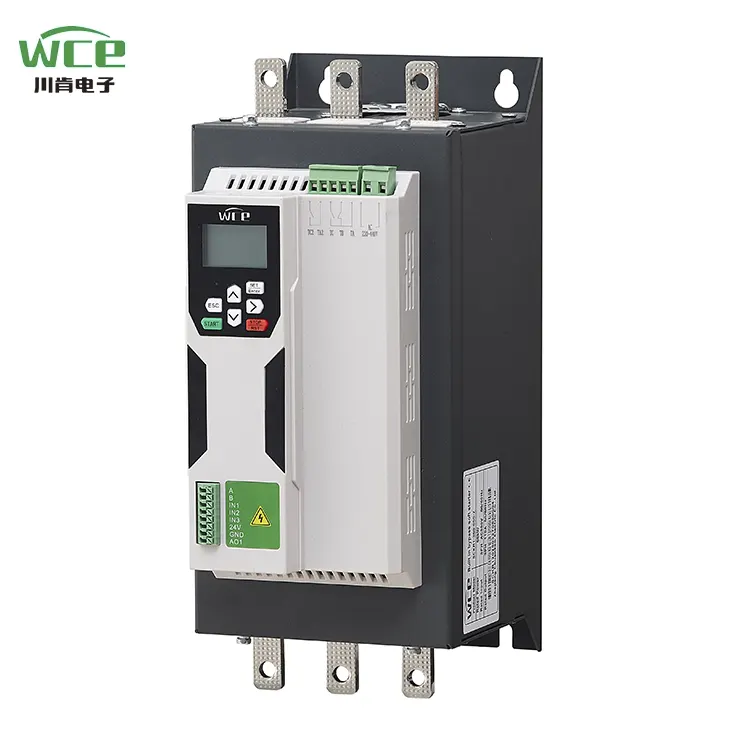

Bypass yumuşak marş 75kw Fransızca

Akıllı etkileşim ve uygun operasyon: 360 Serisi Yumuşak Marş LCD Sıvı Kristal Ekran ekranı ile donatılmıştır. Arayüz tasarımı basit ve sezgiseldir ve işlem deneyimi sorunsuz ve kullanışlıdır. Sistem, hem Çince hem de İngilizce'de ekran işlevleri ile donatılmıştır ve belirli ulusal dillerin özelleştirilmesini destekler ve farklı bölgelerdeki kullanıcıların ihtiyaçlarını tamamen karşılamaktadır.

Çok iletişim ve uzak akıllı kontrol: Standart Modbus 485 iletişim işlevi ile donatılmıştır ve ayrıca Siemens Profibus protokolü ve cep telefonu uygulaması gibi özelleştirilmiş iletişim yöntemlerini destekler, kullanıcıların verimli uzaktan hata ayıklama ve hassas kontrol elde etmelerine ve mekansal sınırlamaları bozmalarına yardımcı olur.

Üstün performans ve uzun süreli dayanıklılık: Yepyeni bir özel DC kontaktörü ile donatılmış, sıradan AC kontaktörleri ile karşılaştırıldığında, performansı 3 kez iyileştirilir, ısı 2,6 kez azalır, güvenlik%25 arttırılır, enerji tasarrufu verimliliği%20'ye ulaşır ve hizmet ömrü 100.000 katı aşar ve ekipmanın kararlı çalışması için güvenilir bir garanti sağlar.

Verimli ısı dağılması ve kararlı çalışma: 24V yüksek hızlı bir DC fan ve yenilikçi bir 360 ° çok yönlü ısı yayma tasarımı ile donatılmış olan güçlü rüzgar kuvveti sağlar, bu da ekipmanın operasyon boyunca iyi bir ısı dağılma durumunu ve stabil performansını korumasını sağlar.

Derin işbirliği ve kalite yükseltmesi: Yerli bir şirket olan Hubei Taiji ile derin bir işbirliğine ulaştık ve piyasadaki ortak modüllerden farklı olan özelleştirilmiş modülleri ve tristörleri benimsedik. Bu, yük kapasitesini önemli ölçüde artırır ve ekipmanın verimli çalışması için sağlam bir temel oluşturur.

Aracı Tasarım, Maliyet Tasarrufu:Harici bypass kontaktörlerini kurmaya, kurulum alanını etkili bir şekilde tasarruf etmeye, kablo maliyetlerini azaltmaya, kurulum işlemini basitleştirmeye ve kurulumu daha kolay ve daha hızlı hale getirmeye gerek yok.

İnsanlaştırılmış tasarım, endişesiz kurulum: Kurulması ve çalıştırılması basit ve uygun olan bir pres tipi kontrol terminali soketini benimser. Kabloları tamamlamak için terminale basın ve ardından kurulum verimliliğini büyük ölçüde artıran kabloyu sabitlemek için serbest bırakın.

Simülasyon testi, güvenilir doğrulama: İşlem simülasyon fonksiyonu ile donatılmıştır. Yumuşak marşın ana devresi güç kaynağı voltajına bağlı olmasa bile, motorun başlangıç, çalışma ve durdurma işlemini simüle edebilir ve yumuşak başlangıçtaki bileşenlerinin çalışma durumunun normal olup olmadığını hızla doğrulayabilir.

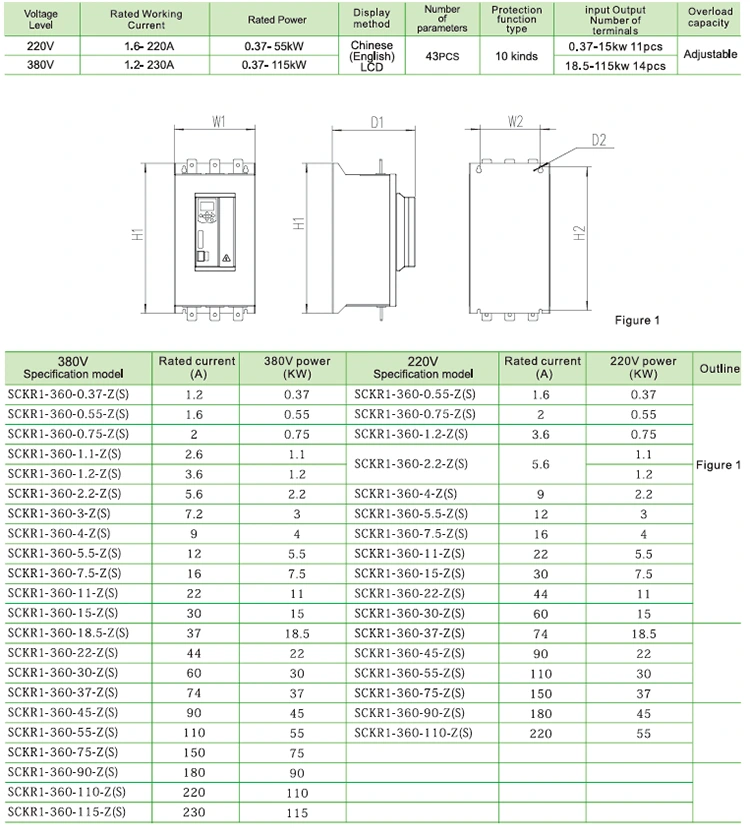

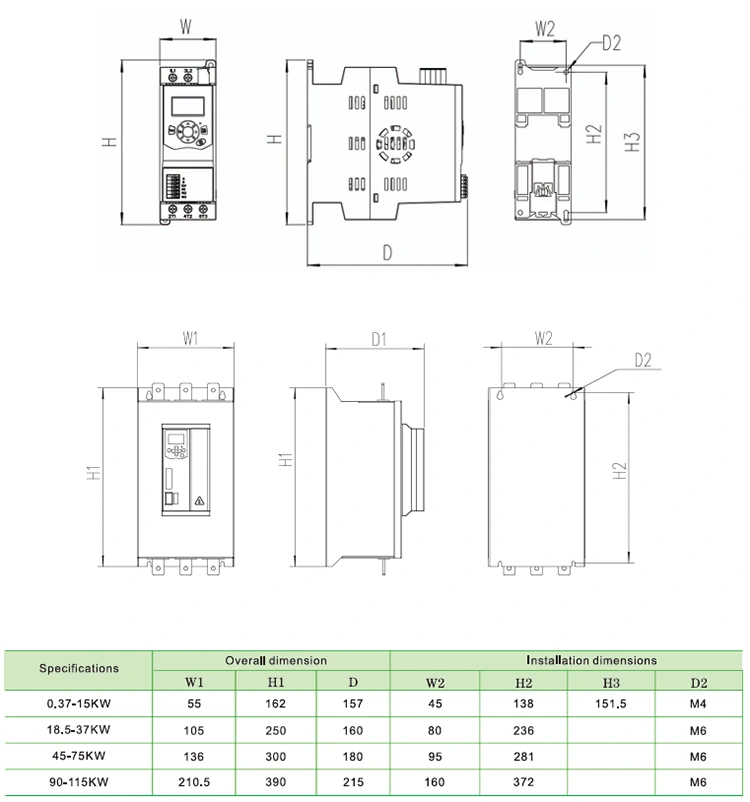

Ürün parametresi (şartname)

Ürün özelliği

1. İletişim Fonksiyonu

Modbus RTU iletişimi ile birlikte gelir, Genişleme Kartları eklenerek Profibus ve Profinet iletişimi eklenebilir.

2, harici klavye olabilir +4 satır LCD ekranı

Klavye, uzaktan çalışmanın ihtiyaçlarını karşılamak için hızlı bir şekilde yerleştirilebilir ve kaldırılabilir.

3, daha kapsamlı motor koruma işlevi

Aşırı gerilim koruması, düşük gerilim koruması, aşırı akım koruması, aşırı yük koruması, düşük yük koruması, faz kaybı koruması, baypas hatası, tristör hatası, üç fazlı akım dengesizliği, aşırı ısınma koruması, vb.

4, geniş güç kaynağı voltaj aralığı

220-380V genel amaçlı ana güç kaynağı giriş voltajını karşılayın.

5. Diken Terminaller

Bir iletişim terminali seti, dört grup dijital giriş terminali, bir analog çıkış seti, iki set programlanabilir röle

◆ Üç fazlı güç kaynağı: AC220V, AC380V ±% 10

◆ Nominal akım: 1.2a-230A,

◆ Uygulanabilir Motor: Genel Sincap Kafesi Tipi AC Asenkron Motor

◆ Başlangıç ​​modu: voltaj rampası, akım rampası, tork

Park Park Modu: Yumuşak Durdurma, Serbest Durdurma ， Fren durması, uyarlanabilir durma.

◆ Mantık girişi: Empedans 1.8kΩ, güç +24V

◆ Başlangıç ​​frekansı: Saatte 10'dan fazla başlamanız önerilir

◆ Koruma Seviyesi: IP20

◆ Soğutma modu: Hava soğutma

◆ Kurulum Modu: Duvar Asma

◆ Çevre Koşulları: Yükseklik 2000 metreyi aşar, kapasite buna göre azaltılmalı ve ortam sıcaklığı -10 ile +40 ° C arasındadır.

Karşılık gelen nem%95'i (20 ℃ ± 5 ℃) geçmez, yanıcı, patlayıcı, aşındırıcı gaz, iletken toz yok, iç mekan tesisatı, iyi havalandırma, 0,5G'den az titreşim

Ürün uygulaması

Ürün, fanlar, su pompaları, tarım arazileri sulama ve yatay konveyör bant taşımacılığı gibi durumlarda kullanılabilir.

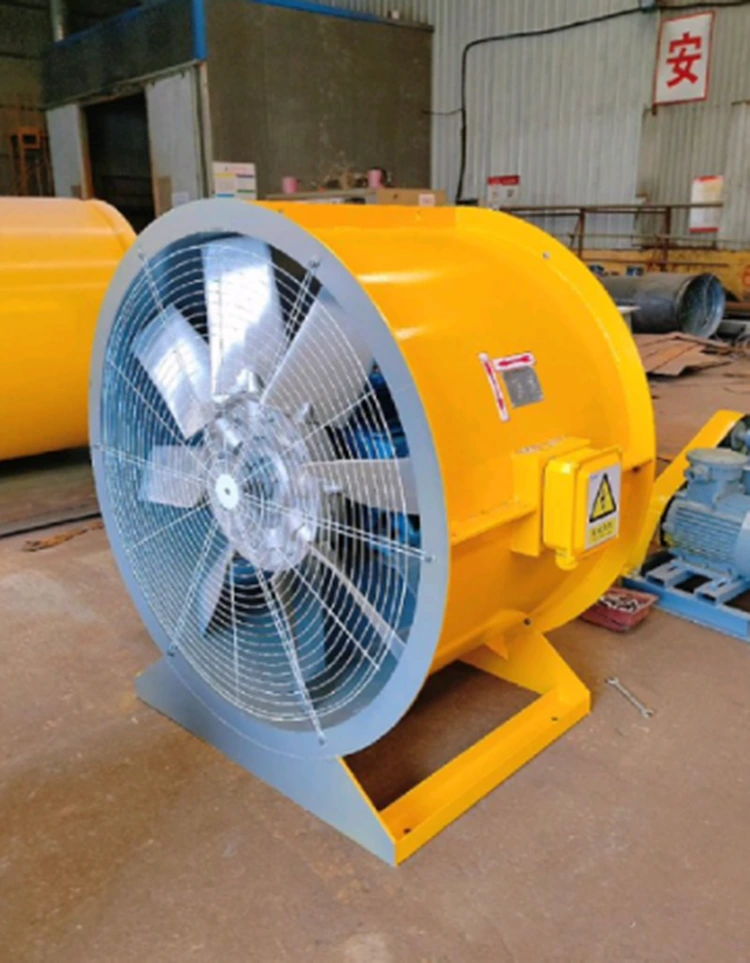

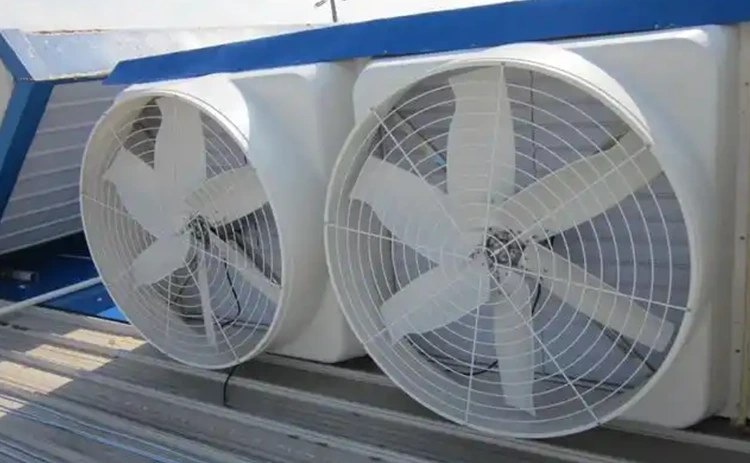

Hayran

Yumuşak marş, sadece bıçak ve rotorun büyük ataleti nedeniyle fanın sürtünmesini ve ataletini büyük ölçüde azaltmakla kalmaz, aynı zamanda aşırı anlık tork nedeniyle fan yatağı, kayış, bıçak ve diğer parçaların hasarını önler. WCE'nin SCKR1-360 serisi, yüksek uyumluluk ve enerji tasarrufu sağlayan algoritmaları ile yumuşak başlangıçlar, küçük hayranlardan büyük endüstriyel hayranlara kadar çeşitli ihtiyaçları karşılayarak şirketlerin yeşil ve verimli üretim elde etmesine yardımcı olabilir. Yumuşak marşın fan üzerine uygulanması, özellikle hız düzenlemesi gerektirmeyen, ancak nazik bir başlangıç ​​ve durdurma gerektiren senaryo için yüksek başlangıç ​​akımı ve mekanik şok sorunlarını etkili bir şekilde çözer. Makul seçim ve parametre ayarları, sistem güvenilirliğini ve ekonomisini önemli ölçüde artırabilen anahtardır.

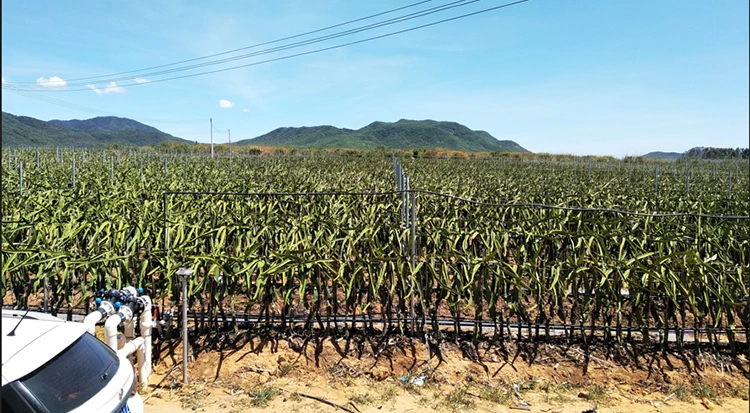

Saha sulama

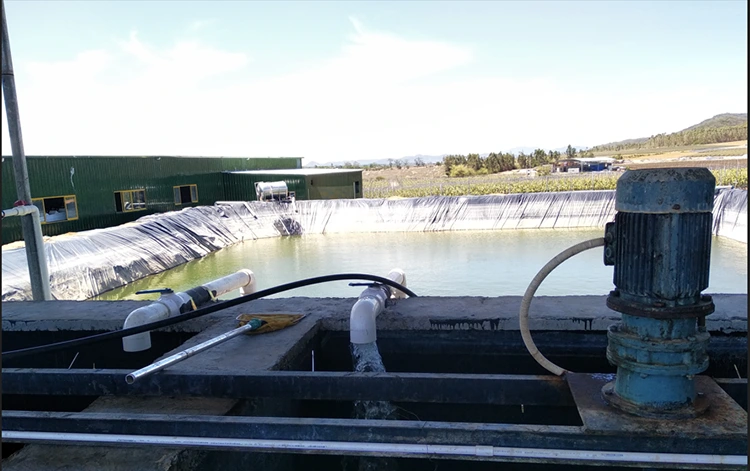

Frekans dönüştürücülerle karşılaştırıldığında, yumuşak başlangıçlar daha az maliyetlidir ve hız düzenlemesi olmadan sulama senaryoları için uygundur. Alan sulama sisteminde, yumuşak başlangıç ​​esas olarak su pompasını yönlendiren üç fazlı eşzamansız motor üzerinde hareket eder ve voltaj eğimi başlatmayı veya akım sınırlı başlangıç ​​modunu benimser, böylece motor hızı yavaş yavaş sıfırdan nominal hıza yükselir ve geleneksel doğrudan başlangıç ​​tarafından üretilen anlık yüksek akımı önler. Kapatıldığında, pompa hızını hafifçe azaltmak için voltajın doğrusal olarak azaltılması ile isteğe bağlı yumuşak durdurma fonksiyonu, su çekiç etkisini engelleyin. Yumuşak marş, esnek başlangıç-stop kontrolü ve alan sulama sistemindeki çoklu koruma mekanizmaları yoluyla yüksek akım etki, mekanik stres konsantrasyonu ve su çekiç etkisi sorunlarını etkili bir şekilde çözer ve sistemin güvenilirliğini ve ekonomisini önemli ölçüde geliştirir.

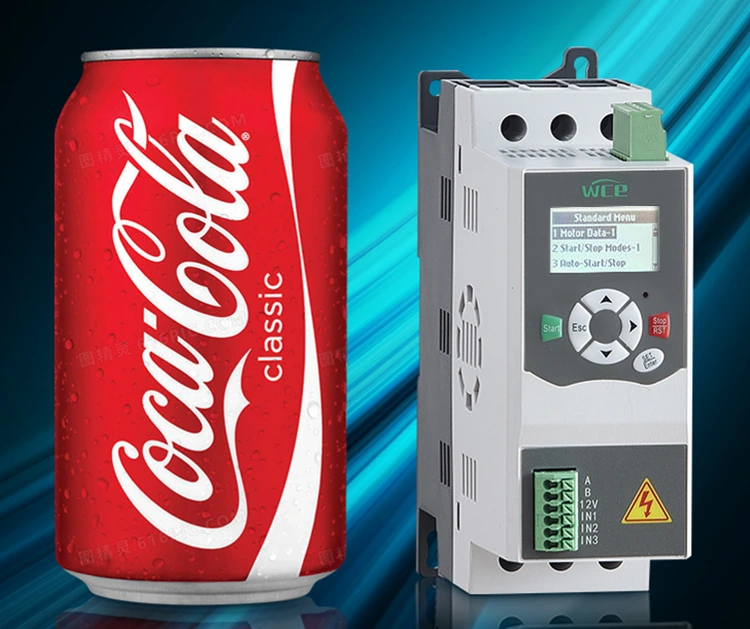

Daha küçük bir boyut ve hacimle, doğrudan Star-Delta kontaktörlerini, tasarruf malzemelerini ve alanı değiştirebilir.

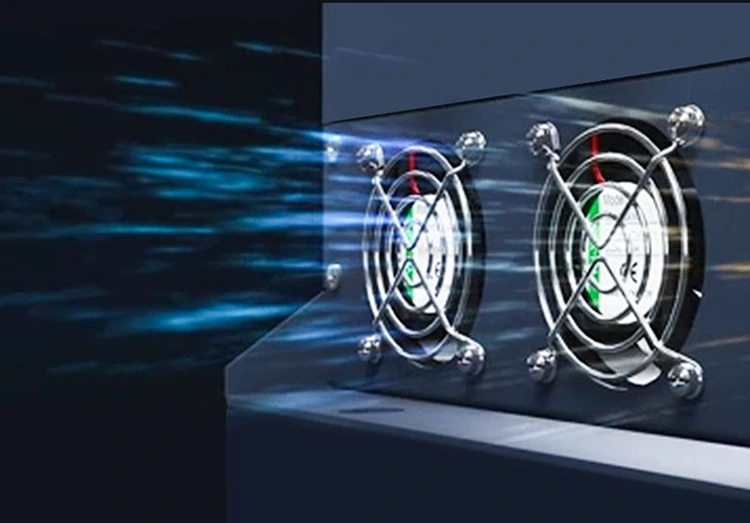

Dahili bypass yumuşak marşına sahip tristör sadece başlangıç ​​sırasında çalışır ve çalışma sırasında kontaktöre geçer, böylece daha az ısı üretir. Ancak, kontaktörü soğutmak için hala bir fan taktık. Soğutması için bir fan takın. All 18.5kW ve üstü 360 serisi yumuşak başlangıçlar, 24V yüksek hızlı DC fanları ile donatılmıştır ve 360 ​​° çok yönlü ısı dağılımı ve daha güçlü rüzgar kuvveti sağlar. Sadece aşırı ısınmanın neden olduğu beklenmedik kapanmaları azaltmakla kalmaz, aynı zamanda yumuşak marşın servis ömrünü de önemli ölçüde genişletir.

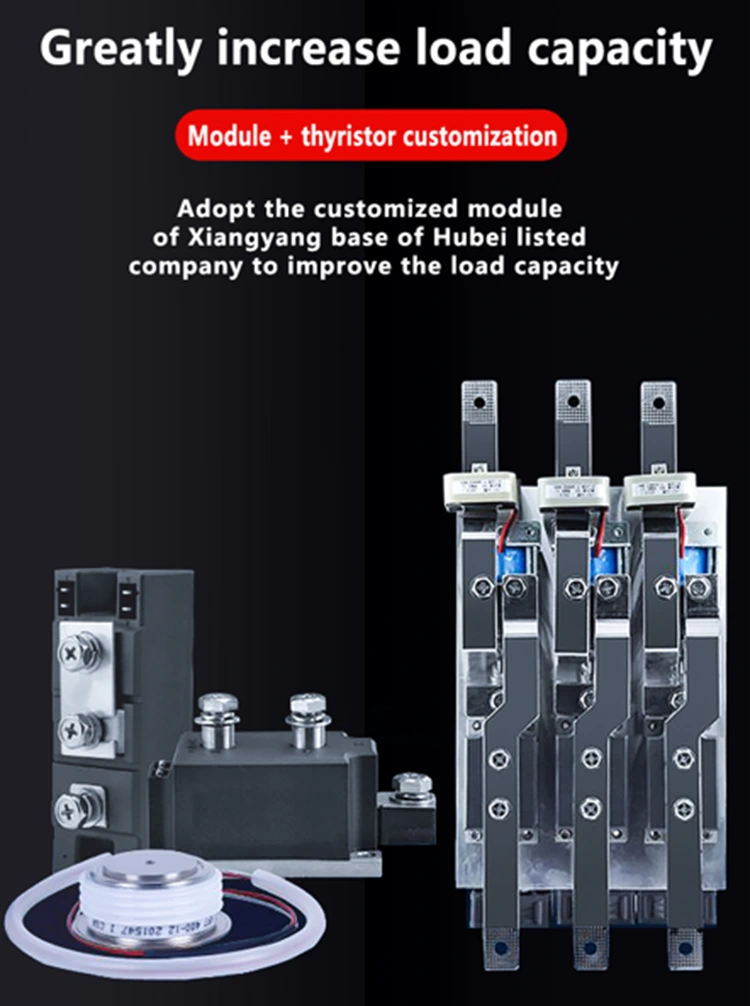

Yerli bir şirket olan Hubei Taiji ile derin bir işbirliğimiz var ve yük kapasitesini artırmak için piyasada verilen jenerik modüllerden farklı özelleştirilmiş modüller ve tristörler kullanıyoruz. DC kontaktörlerimiz de özel olarak özelleştirilmiş, hepsi gümüş kontaklar sunuyor. Kontakların temas yüzeyi daha büyüktür ve yaklaşık 100.000 katılım süresine ulaşabilir ve bu da hizmet ömrünü önemli ölçüde artırabilir.

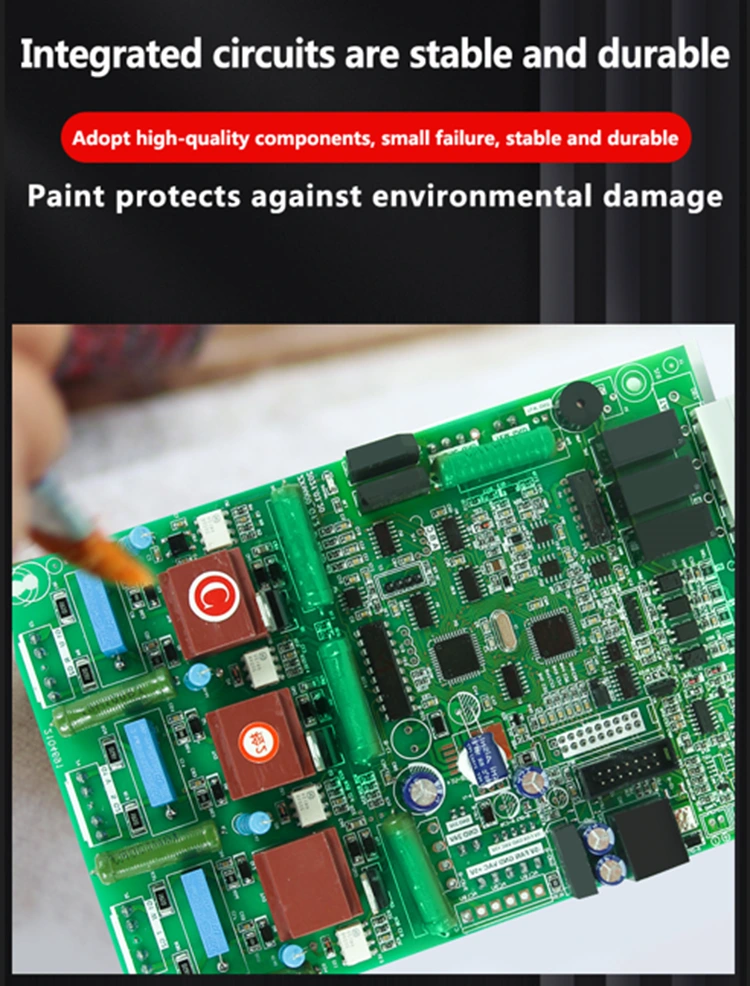

Yumuşak marş devre kartı fırça boyasının ana amacı (genellikle üç anti-boya, yalıtım boyası veya neme dayanıklı kaplama), devre kartının hizmet ömrünün daha uzun olmasını sağlamak için karmaşık bir çalışma ortamında devre kartının stabilitesini ve ömrünü korumaktır, hepimiz yüksek kaliteli yamalar ve eklentiler kullanırız, başarısızlık olasılığı çok düşüktür ve tüm makine anti-boya-koruma, toz-koruma, toz pirpesine sahiptir. Artan dayanıklılık ve güvenlik.

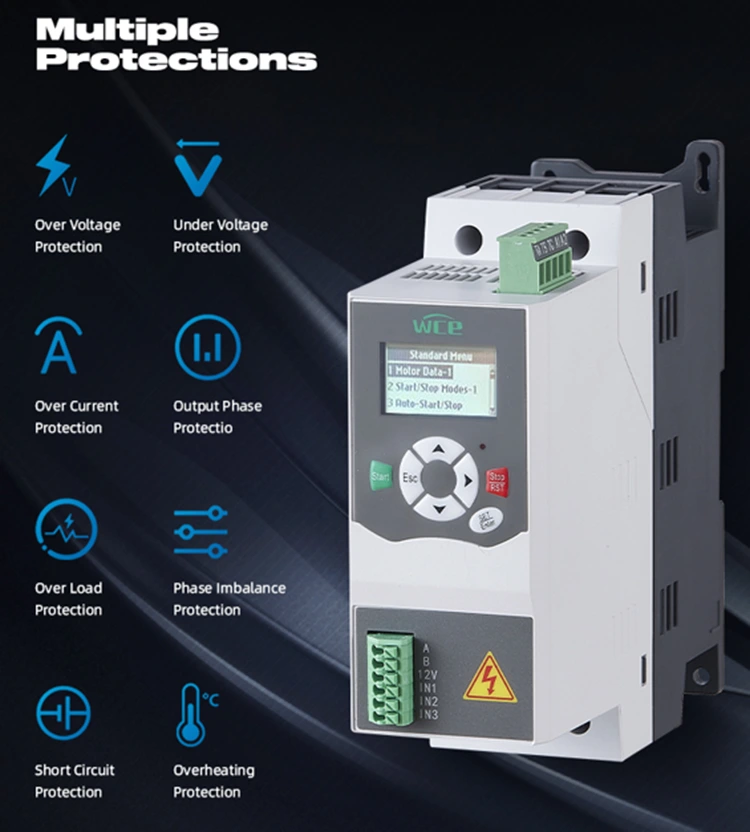

Çoklu Koruma Fonksiyonları: Yetersiz gerilim koruması, aşırı gerilim koruması, aşırı akım koruması, aşırı yük koruması, faz kaybı koruması, üç fazlı dengesizlik koruması, vb.

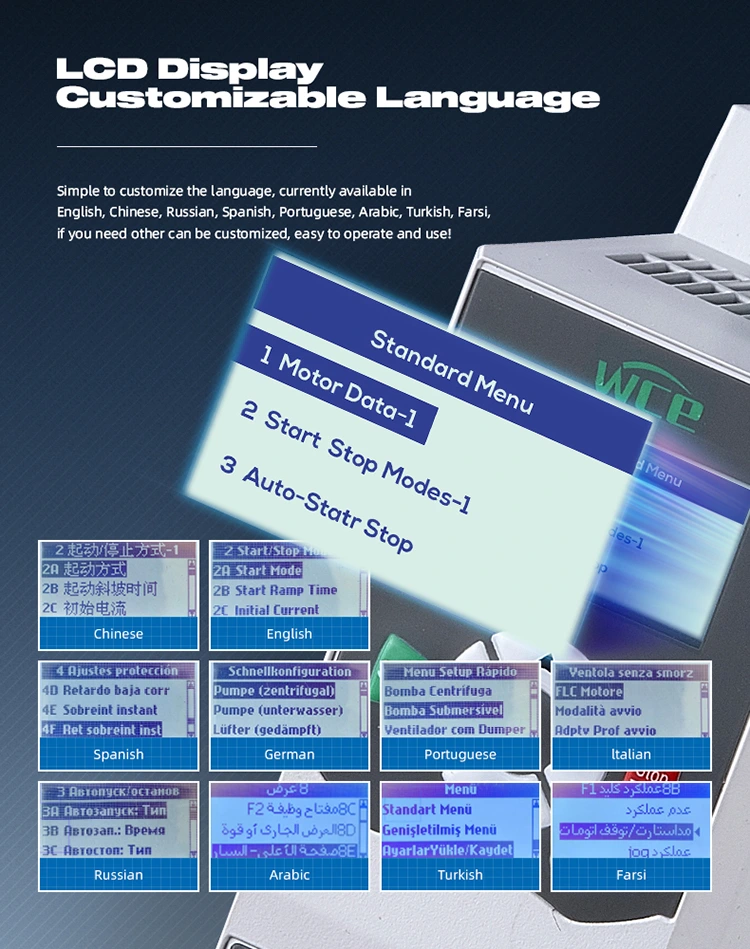

Yüksek çözünürlüklü LCD dört satır ekran, çalıştırılması kolay. Birden fazla ulusal dil ekranı ile birlikte gelir ve gerektiğinde özelleştirilebilir.

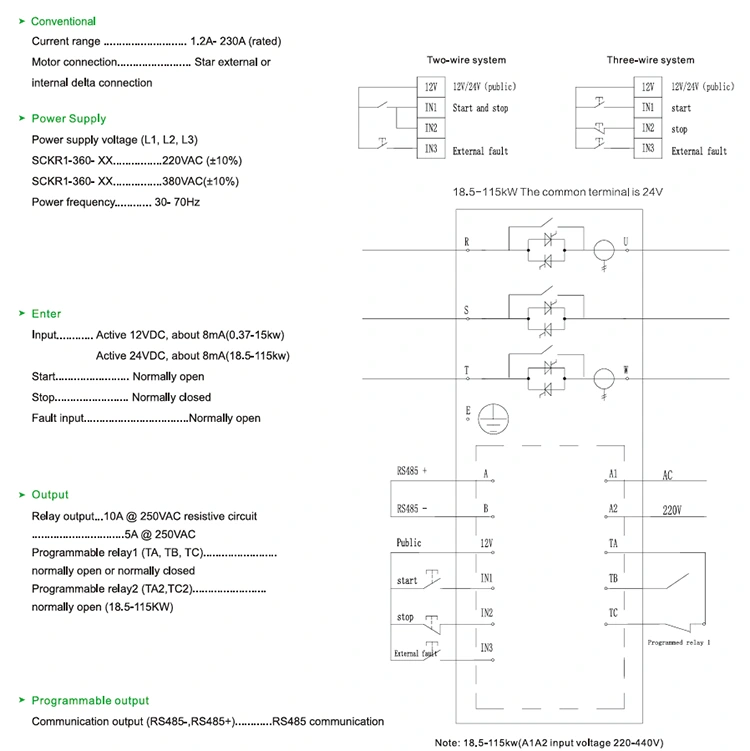

Yumuşak Marş Bağlantı Şeması.
