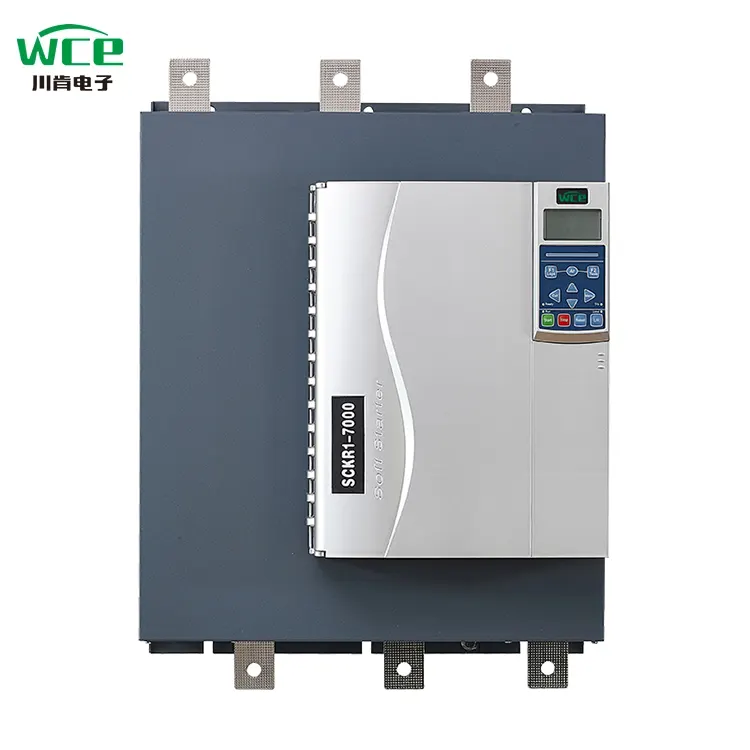

3 Faz 380V Bypass Yumuşak Başlangıç ​​132kW

Akıllı etkileşim ve uygun operasyon: 7000 Serisi Yumuşak Başlangıçlar, basit ve sezgisel bir arayüz tasarımı ve pürüzsüz ve kullanışlı bir operasyon deneyimi içeren LCD sıvı kristal ekranlarla donatılmıştır. Sistem 8 dil ekran işlevi ile donatılmıştır ve belirli ulusal dillerin özelleştirilmesini destekler ve farklı bölgelerdeki kullanıcıların ihtiyaçlarını tamamen karşılamaktadır.

Çok iletişim ve uzak akıllı kontrol:Standart Modbus 485 iletişim işlevi ile donatılmıştır ve ayrıca Siemens Profibus protokolü ve cep telefonu uygulaması gibi özelleştirilmiş iletişim yöntemlerini destekler, kullanıcıların verimli uzaktan hata ayıklama ve hassas kontrol elde etmelerine ve mekansal sınırlamaları bozmalarına yardımcı olur.

Üstün performans ve uzun süreli dayanıklılık: Yepyeni bir özel DC kontaktörü ile donatılmış, sıradan AC kontaktörleri ile karşılaştırıldığında, performansı 3 kez iyileştirilir, ısı 2,6 kez azalır, güvenlik%25 arttırılır, enerji tasarrufu verimliliği%20'ye ulaşır ve hizmet ömrü 100.000 katı aşar ve ekipmanın kararlı çalışması için güvenilir bir garanti sağlar.

Verimli ısı dağılması ve kararlı çalışma:24V yüksek hızlı bir DC fan ve yenilikçi bir 360 ° çok yönlü ısı yayma tasarımı ile donatılmış olan güçlü rüzgar kuvveti sağlar, bu da ekipmanın operasyon boyunca iyi bir ısı dağılma durumunu ve stabil performansını korumasını sağlar.

Derin işbirliği ve kalite yükseltmesi: Yerli bir şirket olan Hubei Taiji ile derin bir işbirliğine ulaştık ve piyasadaki ortak modüllerden farklı olan özelleştirilmiş modülleri ve tristörleri benimsedik. Bu, yük kapasitesini önemli ölçüde artırır ve ekipmanın verimli çalışması için sağlam bir temel oluşturur.

Aracı Tasarım, Maliyet Tasarrufu:Harici bypass kontaktörlerini kurmaya, kurulum alanını etkili bir şekilde tasarruf etmeye, kablo maliyetlerini azaltmaya, kurulum işlemini basitleştirmeye ve kurulumu daha kolay ve daha hızlı hale getirmeye gerek yok.

Yenilikçi kontrol, kolay başlangıç: Geleneksel yumuşak başlangıçlarla karşılaştırıldığında, daha büyük bir başlangıç ​​torku sağlayan, kolay ve pürüzsüz bir başlangıç ​​sağlayan ve daha karmaşık çalışma koşullarına uyum sağlayan yeni bir kare tork başlangıç ​​kontrol yöntemi eklendi.

Gerçek zamanlı izleme, güvenlik güvencesi:Bir PT100 giriş terminali ile donatılmış olan motor sıcaklığını gerçek zamanlı olarak izleyebilir, motorun çalışma durumunu derhal kavrayabilir, anormal sıcaklığın neden olduğu arızaları etkili bir şekilde önleyebilir ve motorun güvenli çalışmasını sağlayabilir.

İnsanlaştırılmış tasarım, endişesiz kurulum: Tak ve pull kontrol terminal bloklarını benimser, kurulum ve işlemi basit ve kullanışlı hale getirir. Kablolamayı tamamlamak için terminal bloklarını fişten çekin ve daha sonra yeniden enjekte edin, bu da kurulum verimliliğini büyük ölçüde artırın.

Simülasyon testi, güvenilir doğrulama: İşlem simülasyon fonksiyonu ile donatılmıştır. Yumuşak marşın ana devresi güç kaynağı voltajına bağlı olmasa bile, motorun başlangıç, çalışma ve durdurma işlemini simüle edebilir ve yumuşak başlangıçtaki bileşenlerinin çalışma durumunun normal olup olmadığını hızla doğrulayabilir.

Acil Destek ve Sürekli Operasyon: Acil bir başlangıç ​​işlevi eklendi. Tiristörün bir aşamasının ani bir şekilde bozulması durumunda bile, yumuşak marş normal çalışmayı sürdürebilir, bu da anahtar ekipmanın sürekli çalışmasını sağlayabilir ve kapatma riskini azaltabilir.

Ürün parametresi (şartname)

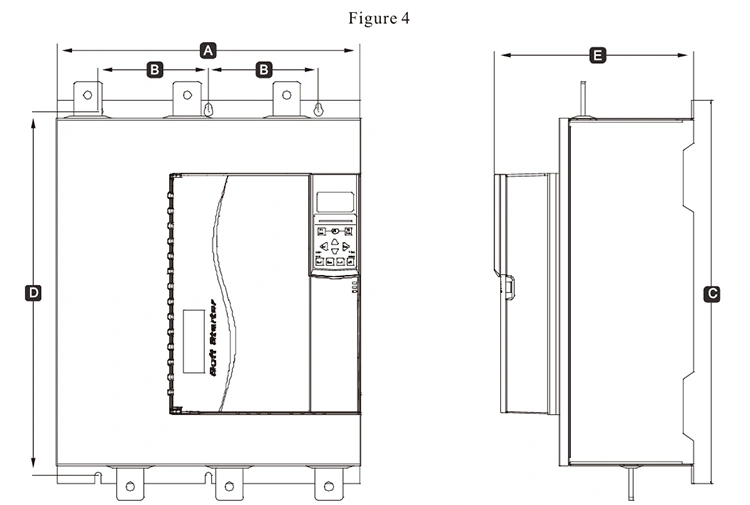

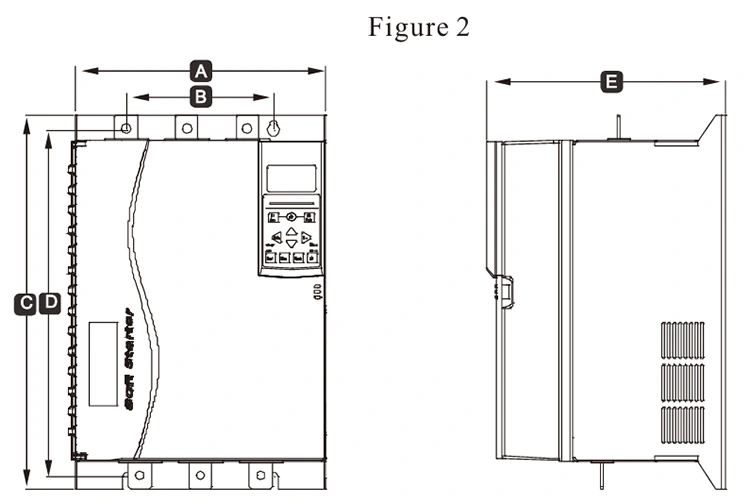

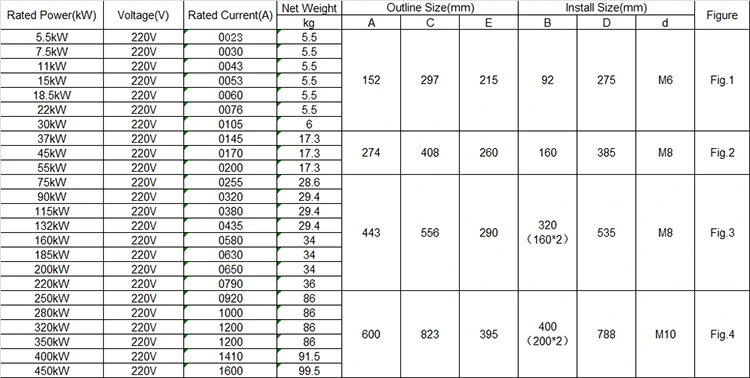

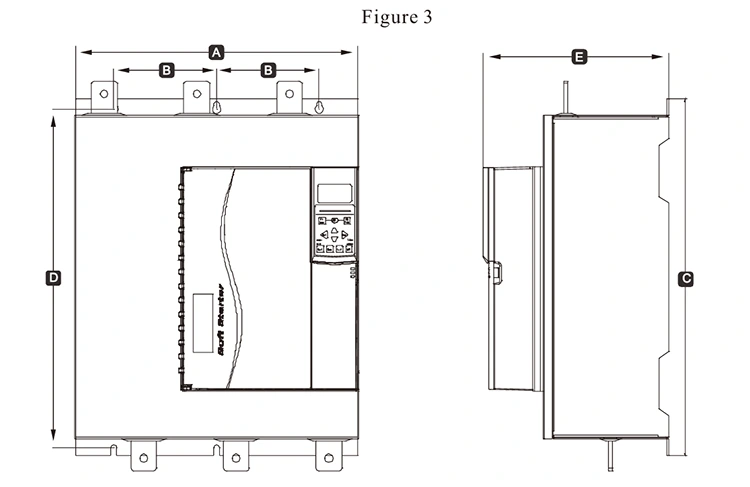

220V boyutu, ağırlığı ve akımı

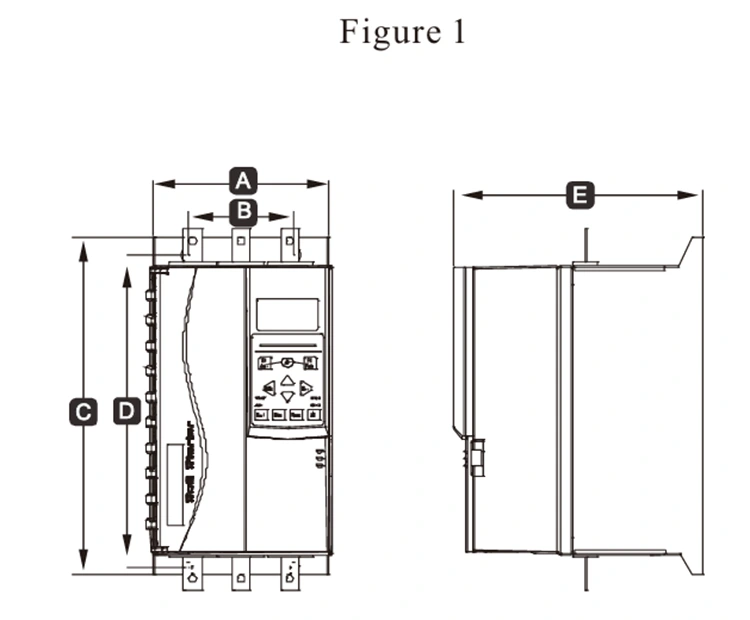

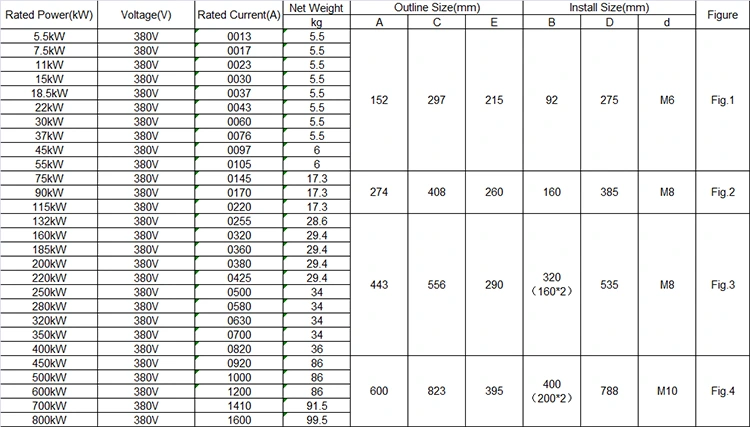

380V boyutu, ağırlığı ve akımı

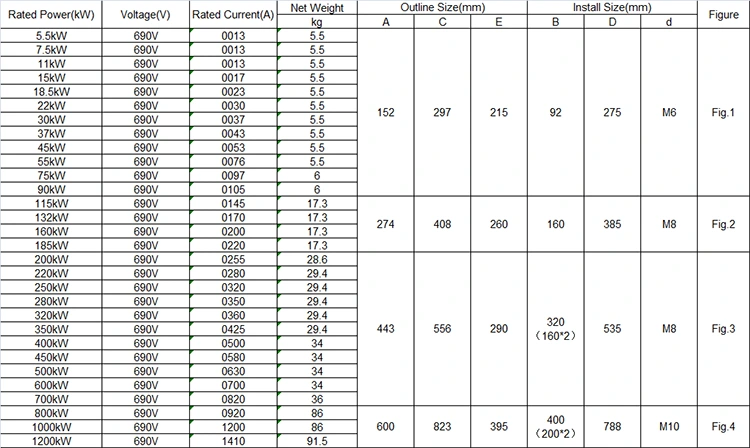

690V boyutu, ağırlığı ve akımı

Ürün özelliği

1. İletişim Fonksiyonu

Modbus RTU iletişimi ile birlikte gelir, Genişleme Kartları eklenerek Profibus ve Profinet iletişimi eklenebilir.

2, harici klavye olabilir +4 satır LCD ekranı

Klavye, uzaktan çalışmanın ihtiyaçlarını karşılamak için hızlı bir şekilde yerleştirilebilir ve kaldırılabilir.

3, daha kapsamlı motor koruma işlevi

Aşırı gerilim koruması, düşük gerilim koruması, aşırı akım koruması, aşırı yük koruması, düşük yük koruması, faz kaybı koruması, baypas hatası, tristör hatası, üç fazlı akım dengesizliği, aşırı ısınma koruması, vb.

4, geniş güç kaynağı voltaj aralığı

220-690V genel amaçlı ana güç kaynağı giriş voltajını karşılayın.

5. Diken Terminaller

Bir iletişim terminali, beş grup dijital giriş terminali, bir analog çıkış seti, üç programlanabilir röle seti ， Motor termistör terminalleri ve PT100 sıcaklık terminalleri.

◆ Üç fazlı güç kaynağı: AC220V, AC380V, AC690V ±% 10

◆ Nominal akım: 13A-1600A,

◆ Uygulanabilir Motor: Genel Sincap Kafesi Tipi AC Asenkron Motor

◆ Başlangıç ​​modu: voltaj rampası, akım rampası, tork

Park Park Modu: Yumuşak Durdurma, Serbest Durdurma ， Fren durması, uyarlanabilir durma.

◆ Mantık girişi: Empedans 1.8kΩ, güç +24V

◆ Başlangıç ​​frekansı: Saatte 10'dan fazla başlamanız önerilir

◆ Koruma Seviyesi: IP20

◆ Soğutma modu: Hava soğutma

◆ Kurulum Modu: Duvar Asma

◆ Çevre Koşulları: Yükseklik 2000 metreyi aşar, kapasite buna göre azaltılmalı ve ortam sıcaklığı -10 ile +40 ° C arasındadır.

Karşılık gelen nem%95'i (20 ℃ ± 5 ℃) geçmez, yanıcı, patlayıcı, aşındırıcı gaz, iletken toz yok, iç mekan tesisatı, iyi havalandırma, 0,5G'den az titreşim

Ürün uygulaması

Ürünler Metalurji ve Kimya Endüstrisi, Kompresörler, Vinçler, Belediye Mühendisliği Durumlarında kullanılabilir.

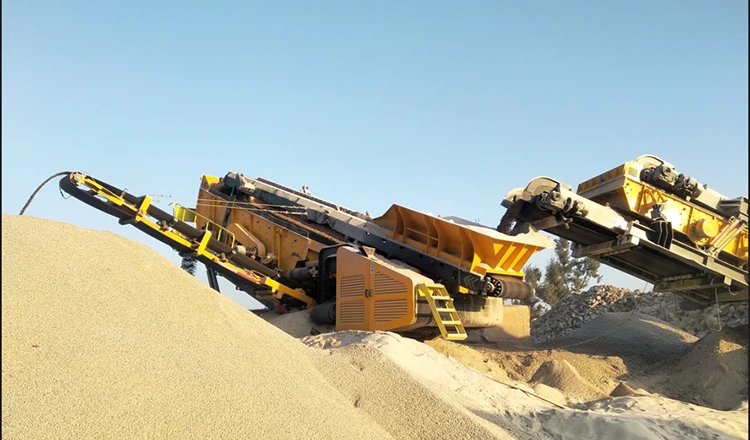

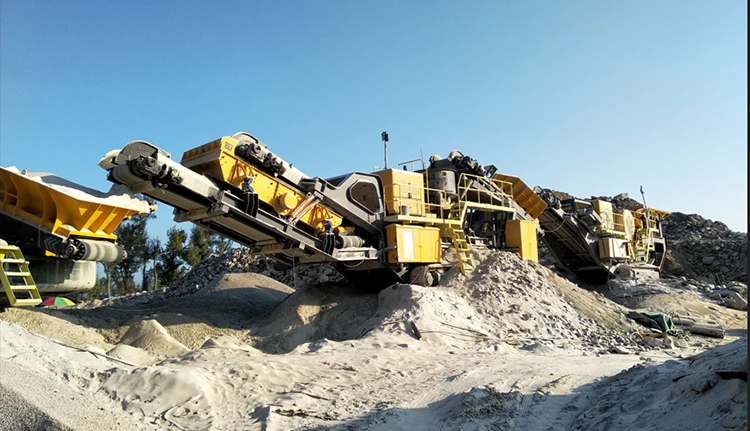

Kırıcı, farklı boyutlardaki taşları sıralayın.

Çevrimiçi yumuşak marş, kırıcı endüstrisinde yaygın olarak kullanılır, darbe kırıcı, çene kırıcı, koni kırıcı, çekiç kırıcı vb. Yüksek güçlü ana bilgisayarda kullanılabilir, başlangıç ​​akımını azaltabilir, mekanik etkiyi azaltabilir. Yumuşak marş motorunun çıkış gücünü, kırıcının gerçek yüküne göre otomatik olarak ayarlayabilir. Kırıcı yüksüz veya ışık yükü işlemindeyken, yumuşak marş motorun voltajını ve akımını azaltır, böylece motor enerji tasarrufu amacına ulaşmak için daha düşük bir güçte çalışır. İstatistiklere göre, yumuşak marş kullandıktan sonra, kırıcının enerji tüketimi yaklaşık%10-%30 azaltılabilir.

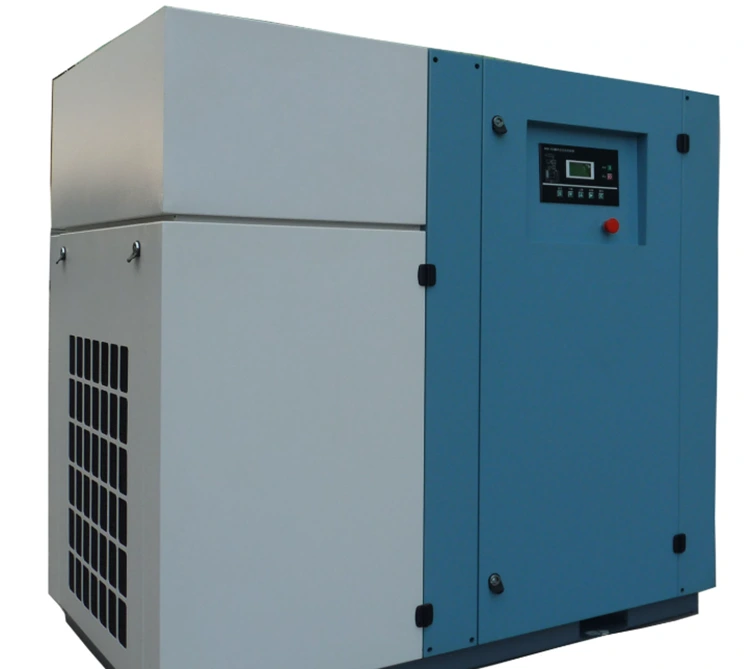

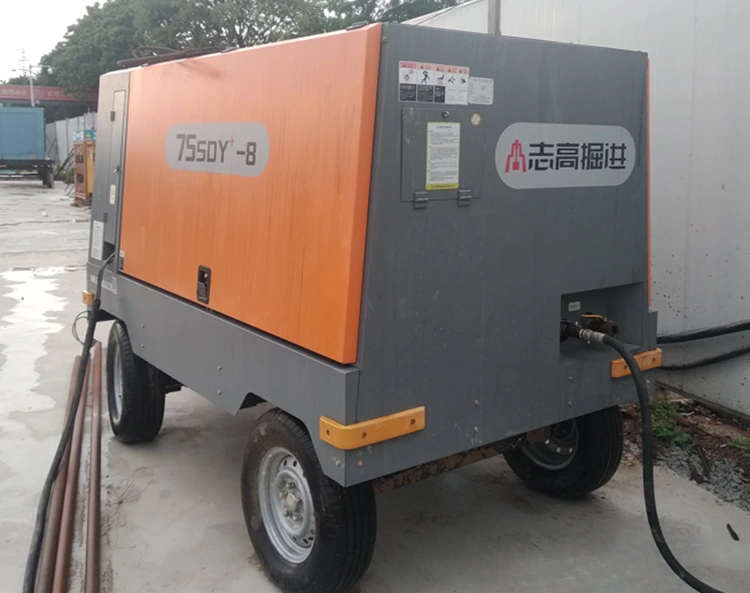

Hava kompresörü

Hava Kompresörü Yumuşak Marş, çeşitli hava kompresörleri için özel bir yumuşak marştır. Hava kompresörüne yumuşak bir başlangıç ​​takmak, hava besleme basıncını kararlı hale getirebilir ve basınç regülatörü aracılığıyla, hava kompresörü ayarlanan basınç değeri altında çalışmaya devam edebilir, basınç kararlı ve güvenilirdir ve basınç herhangi bir zamanda adımsız ayar ve ayarlanabilir olabilir. Motor yumuşak başlangıç, kompresör servis ömrü ve bakım döngüsü elde etmek için büyük ölçüde genişletilecektir. Hava kompresörü egzoz hacmi hava kompresör hızı tarafından kontrol edilir, silindirdeki hava valf plakası artık tekrar tekrar açılmaz ve kapalı değildir ve valf koltuğu ve yay gibi çalışma koşulları büyük ölçüde geliştirilir, bu da yüksek sıcaklık ve yüksek basınçlı gazın keskin akışını ve etkisini önler ve bakım iş yükünü azaltır.

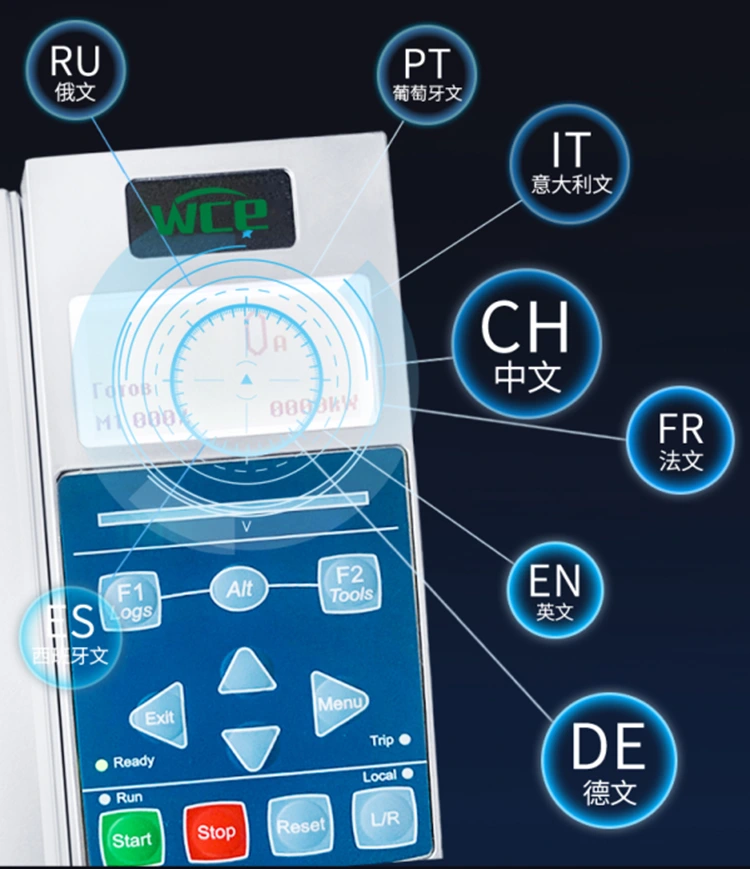

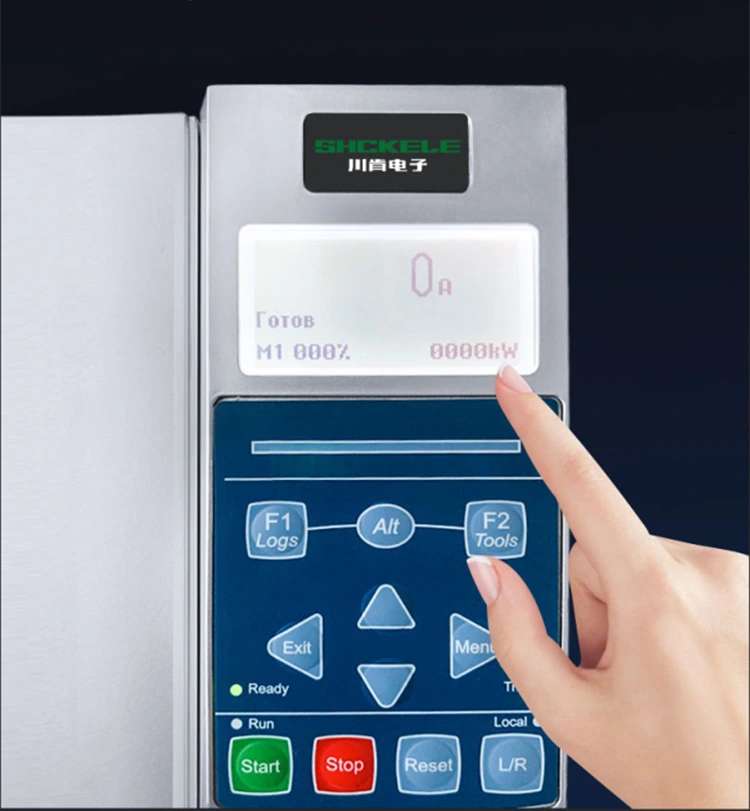

Yüksek çözünürlüklü LCD dört satır ekran, çalıştırılması kolay. Birden fazla ulusal dil ekranı ile birlikte gelir ve gerektiğinde özelleştirilebilir. Klavye takılabilir ve hareket etmesi kolaydır.

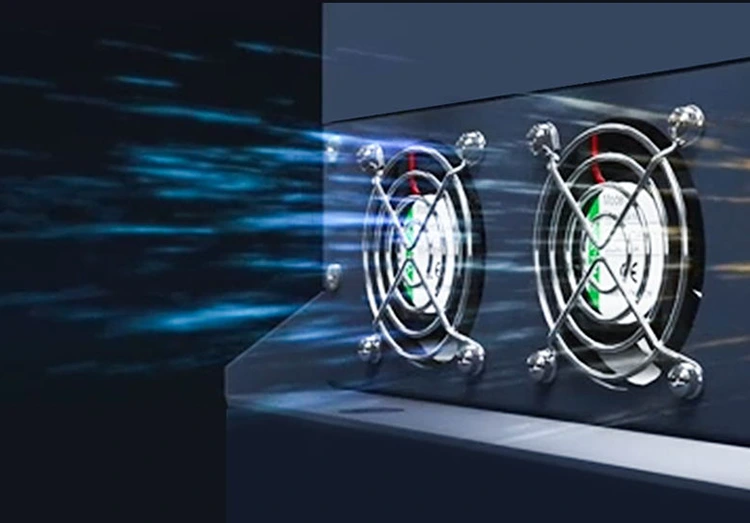

Dahili bypass yumuşak marşına sahip tristör sadece başlangıç ​​sırasında çalışır ve çalışma sırasında kontaktöre geçer, böylece daha az ısı üretir. Ancak, kontaktörü soğutmak için hala bir fan taktık. Soğutması için bir fan takın. 75kW ve üzerindeki 7000 serisi yumuşak başlangıçlar, 24V yüksek hızlı DC fan ile donatılmıştır ve 360 ​​° çok yönlü ısı dağılımı ve daha güçlü rüzgar kuvveti sağlar. Sadece aşırı ısınmanın neden olduğu beklenmedik kapanmaları azaltmakla kalmaz, aynı zamanda yumuşak marşın servis ömrünü de önemli ölçüde genişletir.

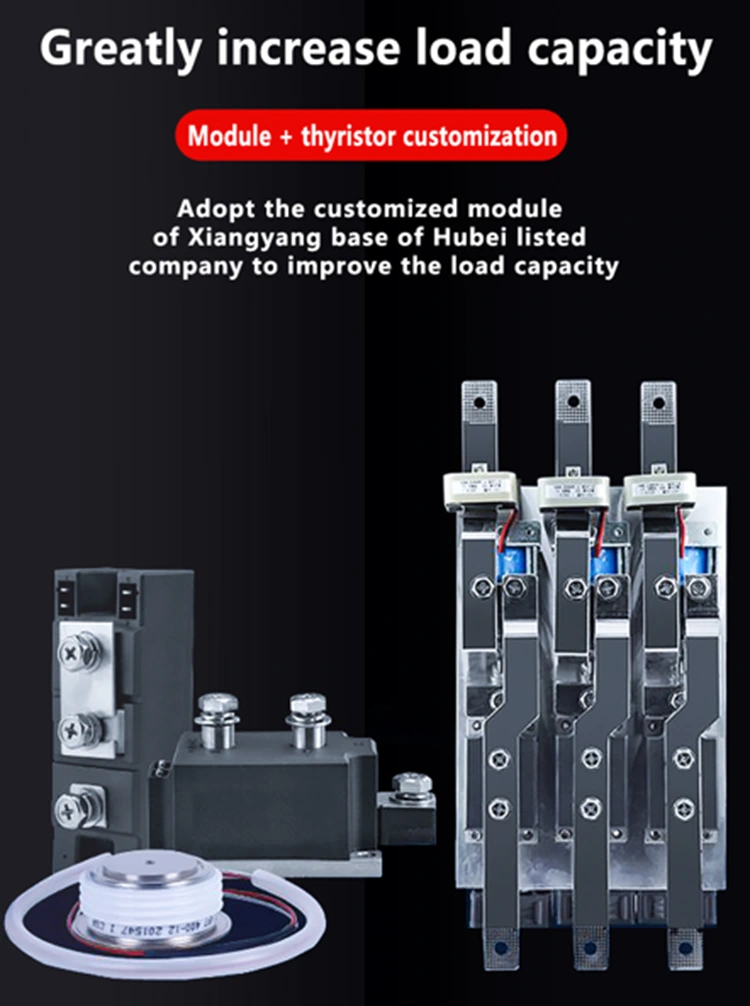

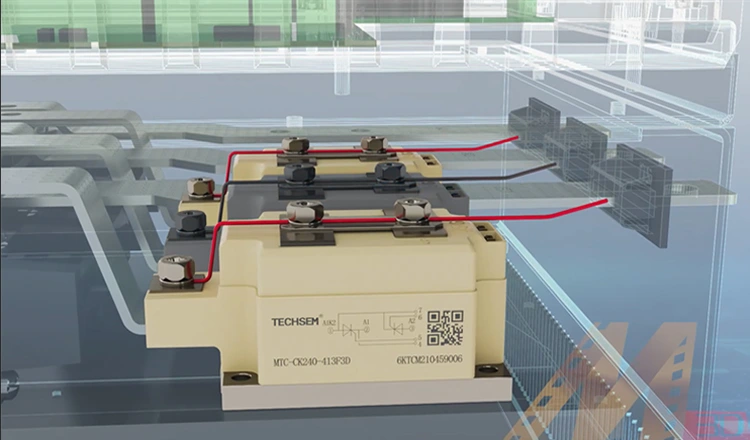

Yerli bir şirket olan Hubei Taiji ile derin bir işbirliğimiz var ve yük kapasitesini artırmak için piyasada verilen jenerik modüllerden farklı özelleştirilmiş modüller ve tristörler kullanıyoruz. DC kontaktörlerimiz de özel olarak özelleştirilmiş, hepsi gümüş kontaklar sunuyor. Kontakların temas yüzeyi daha büyüktür ve yaklaşık 100.000 katılım süresine ulaşabilir ve bu da hizmet ömrünü önemli ölçüde artırabilir.

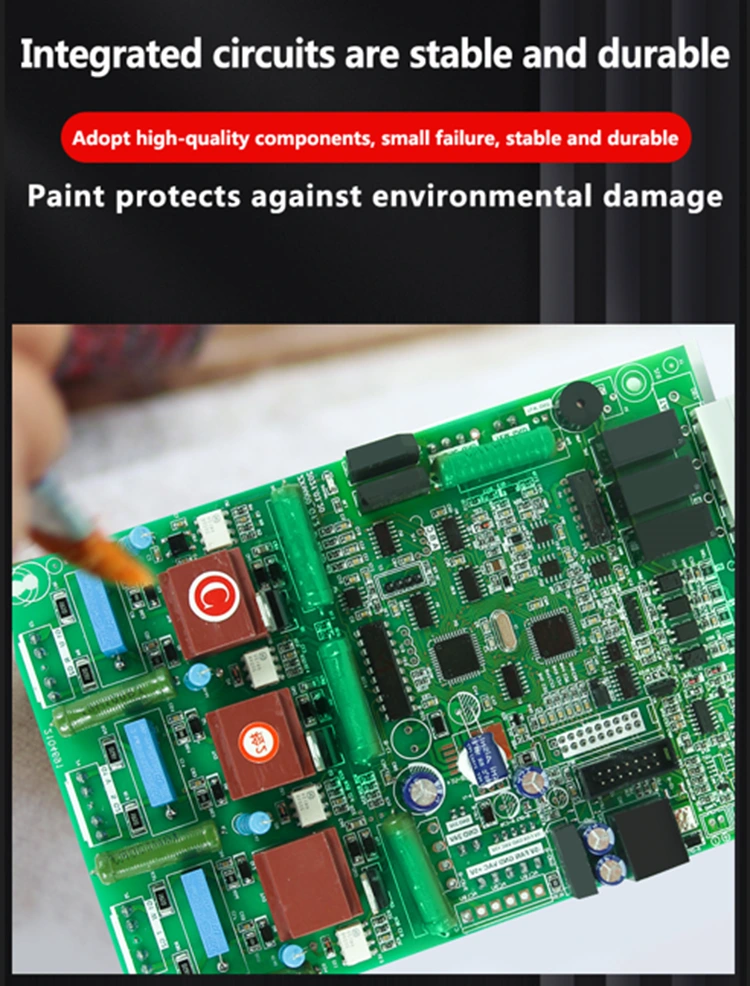

Yumuşak marş devre kartı fırça boyasının ana amacı (genellikle üç anti-boya, yalıtım boyası veya neme dayanıklı kaplama), devre kartının hizmet ömrünün daha uzun olmasını sağlamak için karmaşık bir çalışma ortamında devre kartının stabilitesini ve ömrünü korumaktır, hepimiz yüksek kaliteli yamalar ve eklentiler kullanırız, başarısızlık olasılığı çok düşüktür ve tüm makine anti-boya-koruma, toz-koruma, toz pirpesine sahiptir. Artan dayanıklılık ve güvenlik.

Benzersiz acil durum çalışma işlevi. Tiristörün bir aşaması hasar gördüğünde geleneksel yumuşak başlangıçlar çalışamaz. 7000 Serisinin acil durum çalışma fonksiyonu, tremistin bir aşaması parçalandığında yumuşak marşın acil bir durumda çalışmasını sağlar ve kullanıcılar için makine hasarının ve kapatılmasının neden olduğu ekonomik kayıpları azaltır.

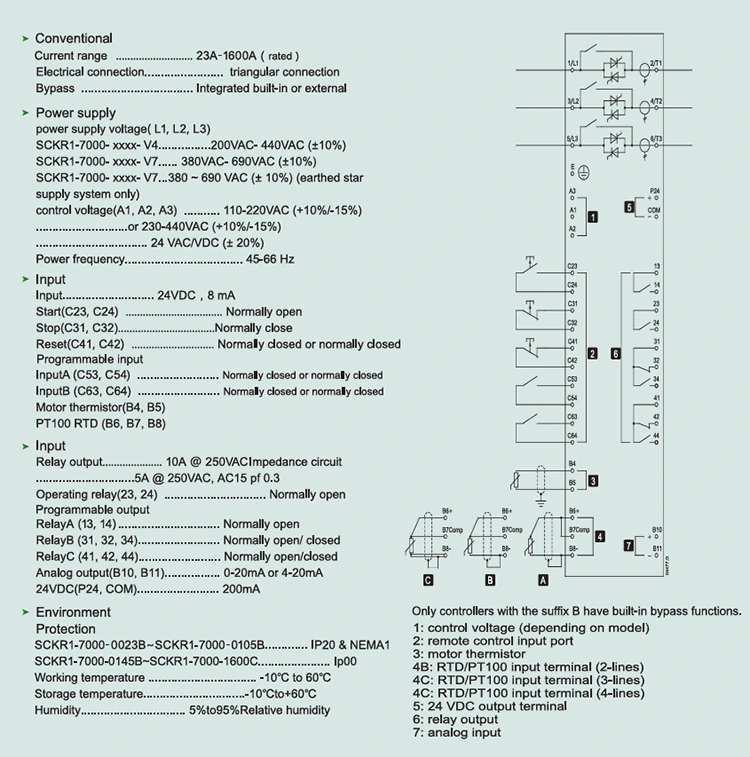

Yumuşak Marş Bağlantı Şeması.
