75kW invertör değişken frekanslı sürücü (VFD)Endüstriyel sistemlerdeki uyumlu AC motorlar için ayarlanabilir hız kontrolü sağlar. Ancak doğru sürücüyü seçmek, güç değerini eşleştirmekten daha fazlasını gerektirir. Alıcılar, motor nominal akımını, besleme voltajını, aşırı yük gereksinimlerini, yük özelliklerini, çalışma hızını, ortam koşullarını ve kontrol işlevlerini dikkate almalıdır. Bu kılavuz, 75kW'lık bir VFD'nin nasıl çalıştığını, nerede kullanılabileceğini, hangi spesifikasyonların dikkate alınması gerektiğini ve yaygın seçim ve kurulum sorunlarından nasıl kaçınılacağını açıklamaktadır. Ayrıca Zhejiang Chuanken Electric Co., Ltd. ile çalışan mühendisler, ekipman üreticileri, sistem entegratörleri ve endüstriyel distribütörler için pratik bir satın alma kontrol listesi sunar.
Endüstriyel motorlar pompalara, fanlara, kompresörlere, konveyörlere, karıştırıcılara ve diğer birçok makineye güç sağlar. Gerekli hızın üretim talebine göre değiştiği uygulamalarda, motorun sürekli olarak tam hızda çalıştırılması gereksiz enerji tüketimine, mekanik strese veya proses kararsızlığına neden olabilir.

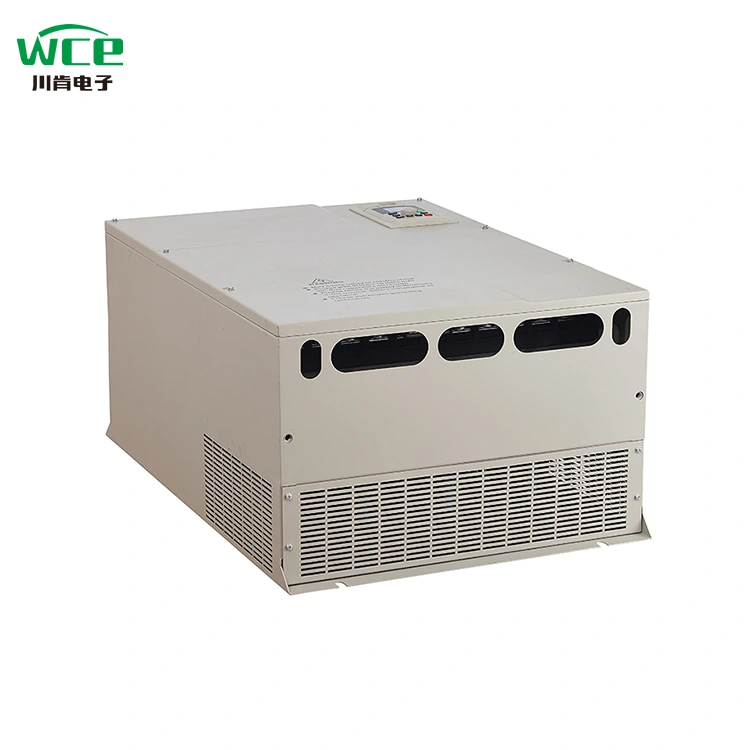

A 75kW invertör değişken frekanslı sürücü VFDçıkış frekansını ve voltajını seçilen kontrol yöntemine göre ayarlayarak uyumlu bir AC motorun hızını ve çalışmasını düzenlemek için tasarlanmış bir elektronik motor kontrol cihazıdır. 75kW tanımı nominal güç sınıfını temsil eder ancak kullanılabilir motor değeri, sürücünün spesifik akım değerine, gerilim sınıfına, görev değerine ve kurulum koşullarına bağlıdır.
Ekipman üreticileri ve endüstriyel alıcılar için uygun şekilde seçilmiş bir VFD, daha yumuşak hızlanma, kontrollü yavaşlama, gelişmiş proses ayarlaması ve daha esnek motor çalışmasını destekleyebilir. Ayrıca modele bağlı olarak motor koruma fonksiyonları ve izleme yetenekleri de sağlayabilir.
Ancak her 75kW'lık sürücü her 75kW'lık motora uygun değildir. Aynı nominal güce sahip iki sürücü, aşırı yük kapasitesi, giriş konfigürasyonu, kontrol performansı, çevre koruması ve iletişim arayüzleri açısından farklılık gösterebilir.
Tipik bir AC değişken frekanslı sürücü, gelen AC gücünü bir doğrultucu ve DC bağlantısı aracılığıyla DC'ye dönüştürür, ardından ayarlanabilir frekanslı bir AC çıkışı üretmek için elektronik anahtarlama cihazlarını kullanır. Kontrol sistemi çıkışı seçilen çalışma moduna ve motor gereksinimlerine göre düzenler.
Bir AC endüksiyon motoru için senkron hız, besleme frekansı ve motor kutup sayısıyla ilişkilidir. Frekansın azaltılması genellikle motor hızını düşürür, artırmak ise motorun ve sürücünün izin verilen çalışma aralığı dahilinde hızı artırır. Gerçek endüksiyon motor hızı aynı zamanda yüke ve kaymaya da bağlıdır.
Çoğu sürücü, basit hız ayarı için hertz başına volt (V/f) kontrolünü kullanır. Sensörsüz vektör kontrolü, daha zorlu hız veya yük performansı gerektiren uygulamalarda gelişmiş tork kontrolü sağlayabilir. Mevcut işlevler belirli VFD modeline ve motor konfigürasyonuna bağlıdır.
Ayarlanabilir hızlanma ve yavaşlama rampaları, motorun ne kadar hızlı çalışıp durduğunu kontrol etmeye yardımcı olur. Uygun rampa ayarları ani mekanik yüklemeyi azaltabilir ve daha istikrarlı üretimi destekleyebilir. Yüksek ataletli yükler veya hızlı durdurma gereksinimleri ek frenleme ekipmanı gerektirebilir.
Modele bağlı olarak bir VFD akımı, voltajı, sıcaklığı, çalışma frekansını ve arıza koşullarını izleyebilir. Elektronik motor aşırı yük koruması ve hata teşhisi, bakım ekiplerine yardımcı olabilir ancak sürücünün doğru şekilde yapılandırılması ve gerekli tüm harici korumalarla birlikte kullanılması gerekir.
75kW'lık bir VFD, elektriksel değerleri ve kontrol yetenekleri ekipmanla eşleştiğinde orta ila büyük ölçekli endüstriyel motor uygulamaları için uygun olabilir. Tipik uygulamalar aşağıdakileri içerir.
Değişken hız kontrolü, pompalama sistemlerindeki akışı veya basıncı düzenlemeye yardımcı olabilir. Uygun bir kontrol stratejisi ile kısma kayıplarını azaltabilir, basınç stabilitesini destekleyebilir ve değişen talebin yönetilmesine yardımcı olabilir. Pompa özelliklerine ve minimum akış gereksinimlerine yine de uyulmalıdır.
Fan hızı havalandırma, soğutma veya proses hava akışı gereksinimlerini karşılayacak şekilde ayarlanabilir. Birçok santrifüj fan sistemi için hızın azaltılması, çalışma noktası ve proses gereksinimlerinin buna izin vermesi koşuluyla güç talebini önemli ölçüde azaltabilir.
Konveyörler genellikle değişen yükler altında kontrollü hızlanma ve sabit hız gerektirir. Sürücü, başlatma torkuna, yük ataletine, durdurma gereksinimlerine ve sık başlatma veya aşırı yüklenme olasılığına göre seçilmelidir.
Karıştırıcılar, üretim ekipmanları ve diğer endüstriyel makineler, farklı malzemelere veya işleme aşamalarına uyum sağlamak için ayarlanabilir hıza ihtiyaç duyabilir. Uygun bir VFD, çalışma esnekliğini artırabilir, ancak tork profili ve proses gereksinimlerinin kontrol stratejisine rehberlik etmesi gerekir.
| Başvuru | Tipik Kontrol Hedefi | Önemli Seçim Faktörü |
|---|---|---|
| Santrifüj pompa | Akış veya basınç ayarı | Değişken torklu görev, PID kontrolü, minimum akış |
| Endüstriyel fan | Hava akışı ve havalandırma kontrolü | Çalışma aralığı, soğutma, enerji optimizasyonu |
| Konveyör | Kontrollü başlatma ve stabil taşıma | Başlangıç torku ve aşırı yük kapasitesi |
| Mikser | Ayarlanabilir işlem hızı | Tork talebi ve değişen yük koşulları |
| Kompresör | İzin verilen yerlerde kapasite ayarı | Kompresör uyumluluğu ve başlatma gereksinimleri |
Bunlar garantili uyumluluk iddialarından ziyade genel uygulama örnekleridir. Ekipman üreticisinin gereksinimleri ve gerçek çalışma koşulları nihai seçimi belirlemelidir.
Doğru spesifikasyon, maliyetli uyumsuzlukları, beklenmedik arızaları ve önlenebilir devreye alma gecikmelerini önler. Fiyat teklifi istemeden önce aşağıdaki teknik faktörleri inceleyin.
Motorun isim plakasıyla başlayın ve nominal gücünü ve tam yük akımını tanımlayın. VFD'nin sürekli çıkış akımı, amaçlanan çalışma koşulları altında motorun gerektirdiği akımı karşılamalı veya aşmalıdır. Motor yüksek tork altında veya sık sık aşırı yük altında çalıştığında akım kapasitesi özellikle önemlidir.
Mevcut besleme voltajını, frekansı ve faz konfigürasyonunu doğrulayın. Sürücünün giriş değeri güç kaynağına uygun olmalı, çıkışı ise motorla uyumlu olmalıdır. Tek başına 75kW değeri, belirli bir modelin 380V, 400V, 415V veya başka bir besleme sistemi için uygun olup olmadığını belirlemez.
Aşırı yükleme gereksinimleri uygulamaya ve modele göre değişir. Santrifüj pompalar ve fanlar sıklıkla değişken torklu çalışmayı kullanırken, yüklü konveyörler ve bazı kompresörler daha fazla aşırı yük kapasitesi gerektirebilir. Üreticinin belirttiği aşırı yük yüzdesini, süreyi, görev derecesini ve ilgili güç kaybı koşullarını kontrol edin.
V/f kontrolünün yeterli olup olmadığını veya sensörsüz vektör kontrolünün gerekli olup olmadığını belirleyin. Başlangıç torkunu, düşük hız performansını, hız regülasyonunu ve bir kodlayıcıdan mı yoksa proses sensöründen mi geri bildirimin gerekli olduğunu göz önünde bulundurun.
Ortam sıcaklığı, toz, nem, rakım, havalandırma ve muhafaza koruması sürücü performansını etkileyebilir. VFD sıcak bir elektrik kabinine veya tozlu bir endüstriyel alana kurulacaksa soğutma gereksinimlerini, izin verilen çevre koşullarını ve gerekli güç azaltmayı kontrol edin.
Uygulamanın dijital ve analog girişler, röle çıkışları, PID kontrolü, arıza kaydı veya bir PLC veya denetleyici sistemle iletişim gerektirip gerektirmediğini kontrol edin. Protokol desteği ve mevcut terminaller ürün serisine göre değişir.
Farklı makineler motordan farklı taleplerde bulunur. Yük profilini anlamak, gerekli akım değerinin, kontrol modunun ve frenleme konfigürasyonunun belirlenmesine yardımcı olur.
Santrifüj pompalar, fanlar ve birçok üfleyici yaygın olarak kullanılan değişken torklu uygulamalardır. Hız düştükçe tork talepleri genellikle azalır. Bu nedenle doğru yapılandırılmış bir sürücü, sistem düşük hızda önemli ölçüde zaman harcadığında enerji tüketiminin azaltılmasına yardımcı olabilir.
Konveyörler, bazı pozitif deplasmanlı pompalar ve bazı karıştırıcılar, düşük hızda bile önemli miktarda tork gerektirebilir. Bu uygulamalar genellikle uygun ağır hizmet sınıfına ve yeterli aşırı yük kapasitesine sahip bir sürücüye ihtiyaç duyar. Düşük hızlarda motor soğutması da değerlendirilmelidir.
Büyük dönen ekipmanlar yavaşlarken rejeneratif enerji üretebilir. Motor tarafından tahrik edilmek yerine onu tahrik eden yükler de özel işlem gerektirebilir. Uygulamaya bağlı olarak bir frenleme direnci, frenleme ünitesi veya rejeneratif çözüm gerekli olabilir.
Görev belirsiz olduğunda tedarikçiye yük tipini, başlatma frekansını, gerekli hızlanma süresini, durma süresini, hız aralığını ve beklenen aşırı yük koşullarını sağlayın. Bu bilgi sadece 75 kW'lık bir model istemekten daha faydalıdır.
Enerji tasarrufu VFD kurmanın yaygın bir nedenidir ancak sonuçlar makineye, kontrol stratejisine, çalışma programına ve sistem tasarımına bağlıdır. Bir sürücü her uygulamada enerji tüketimini otomatik olarak azaltmaz.
Birçok santrifüj pompa ve fan sisteminde, hız azaldıkça gerekli güç önemli ölçüde azalabilir. Bu, talebin gün boyunca değiştiği durumlarda tasarruf sağlayabilir. Ancak asıl sonuç sistem eğrisine, statik basınca, proses kısıtlamalarına ve motorun çalışma verimliliğine bağlıdır.
Motor verimliliğini, sürücü kayıplarını, iletim kayıplarını, proses gereksinimlerini ve mevcut kontrol yöntemini birlikte değerlendirin. Kötü seçilmiş bir hız aralığı veya uygun olmayan bir kontrol stratejisi, beklenen faydayı sınırlayabilir.
Çalışma saatlerini, ölçülen güç talebini, yük değişimlerini, elektrik tarifelerini ve bakım maliyetlerini kaydedin. Evrensel tasarruf yüzdesine güvenmek yerine gerçekçi varsayımlar kullanarak mevcut sistemi önerilen VFD kontrollü sistemle karşılaştırın.
| Maliyet Faktörü | Toplanacak Bilgiler | Neden Önemlidir? |
|---|---|---|
| Enerji tüketimi | Ölçülen kW ve yıllık çalışma saatleri | Potansiyel elektrik tasarrufunu tahmin eder |
| Kurulum | Kabin, kablolama, filtreler ve devreye alma | Başlangıç proje maliyetini tanımlar |
| Bakım | Denetim, soğutma ve servis gereksinimleri | Yaşam döngüsü maliyet planlamasını destekler |
| Süreç performansı | Akış, basınç, hız ve üretim verileri | Kontrol çözümünün işletim ihtiyaçlarını karşılayıp karşılamadığını kontrol eder |
Güvenli çalışma ve güvenilir performans için doğru kurulum şarttır. Nitelikli elektrik personeli, sürücü üreticisinin talimatlarına, geçerli elektrik kurallarına ve makinenin güvenlik gereksinimlerine uymalıdır.
Gelen voltajı, fazı, frekansı, topraklamayı ve yukarı yöndeki koruyucu cihazları doğrulayın. Seçilen sürücünün besleme sistemi ve kurulum koşullarıyla uyumlu olduğunu doğrulayın.
Gerekli açıklıkları, havalandırmayı ve ısı dağıtımını sağlayın. Uygun olduğu yerde güç kablolarını hassas kontrol kablolarından ayırın ve kablo yönlendirmesi ve elektromanyetik uyumluluk için üreticinin talimatlarını izleyin.
Motorun nominal voltajını, akımını, frekansını, hızını ve diğer gerekli plaka verilerini yapılandırın. Üreticinin talimatlarına göre uygun motor koruma ayarlarını ve kontrol modunu uygulayın.
Dönüş yönünü, hızlanmayı, yavaşlamayı, çalışma hızını, yük tepkisini ve arıza yönetimini kontrol edin. Makineyi normal üretime bırakmadan önce tüm kontrol sırasını test edin.
Parametre ayarlarını, kablolama bilgilerini, devreye alma kayıtlarını ve ilgili alarm geçmişini kaydedin. Dokümantasyon, teknisyenlerin amaçlanan konfigürasyonu geri yüklemesine ve gelecekteki sorunları gidermesine yardımcı olur.
Güvenlik açısından, sürücü veya ona bağlı ekipman üzerinde çalışmaya başlamadan önce güç kaynağını izole edin ve üreticinin deşarj ve doğrulama prosedürlerini izleyin. DC barası, güç kesildikten sonra tehlikeli voltajı koruyabilir.
Sürücü arızalarının çoğu yanlış boyutlandırma, zayıf soğutma, uygun olmayan parametre ayarları, kablolama sorunları veya zorlu yük koşullarından kaynaklanabilir. Yapılandırılmış bir sorun giderme süreci arıza süresini azaltabilir ve gereksiz bileşen değişimini önleyebilir.
Olası nedenler arasında aşırı başlatma torku talebi, kısa hızlanma süresi, mekanik sıkışma, yanlış motor verileri veya uygun olmayan kontrol ayarları yer alır. Parametreleri ayarlamadan önce arıza geçmişini ve yük koşullarını inceleyin.
Havalandırmayı, kabin sıcaklığını, soğutma fanlarını, soğutucu temizliğini ve yüklemeyi kontrol edin. Kurulumun izin verilen ortam sıcaklığını veya yükseklik sınırlarını aşıp aşmadığını ve değer kaybının gerekli olup olmadığını doğrulayın.
Hızlı yavaşlama veya yüksek ataletli yük, enerjiyi sürücünün DC barasına geri döndürebilir. Uygulamaya ve ürün tasarımına bağlı olarak daha uzun bir yavaşlama süresi veya uygun bir frenleme çözümü gerekli olabilir.
Motor parametre doğruluğunu, kontrol modunu, hız referans sinyallerini, kabloları ve yük değişimini kontrol edin. Kapalı çevrim sistemler için ilgili geri besleme cihazını ve kontrol ayarlarını inceleyin.
Alarm kodunu, besleme koşullarını, kontrol kablolarını, ağ yapılandırmasını ve topraklama düzenlemelerini gözden geçirin. Sürücüyü sıfırlamadan önce hatayı kaydedin ve nedeni belirsiz kaldığında ürün kılavuzuna veya yetkili teknik desteğe başvurun.
Önleyici bakım, üreticinin servis programını takip etmeli ve havalandırma yollarının, elektrik bağlantılarının, çevre koşullarının ve arıza kayıtlarının uygun şekilde incelenmesini içermelidir.
Endüstriyel alıcılar, teklif talep etmeden önce eksiksiz bir teknik özet hazırlayarak spesifikasyon boşluklarını ve satın alma gecikmelerini azaltabilirler.
Zhejiang Chuanken Electric Co., Ltd.endüstriyel motor kontrol ürünlerini değerlendiren alıcılar için şirket referansı olarak hizmet vermektedir. 75kW'lık bir invertör değişken frekanslı sürücü tartışılırken, alıcılar, uygun ürün serisi ve konfigürasyonun onaylanabilmesi için amaçlanan uygulamayı ve elektrik gereksinimlerini sağlamalıdır.
OEM projeleri, ekipman yükseltmeleri ve distribütör satın almaları için tedarikçilerin teknik uygunluk, dokümantasyon, servis desteği ve toplam işletme maliyeti açısından karşılaştırılması, satın alma kararları için yalnızca nominal güç değerlerinin karşılaştırılmasından daha güçlü bir temel sağlar.
75kW'lık bir VFD, uyumlu bir AC motorun çıkış frekansını ve voltajını ayarlayarak hızını ve çalışmasını kontrol eder. Modele bağlı olarak motor koruması, ayarlanabilir hızlanma ve yavaşlama, izleme ve endüstriyel kontrol entegrasyonu da sağlayabilir.
Uygun olabilir ancak güç değeri tek başına yetersizdir. Uyumluluğu onaylamadan önce motorun nominal akımını ve gerilimini, sürücünün sürekli çıkış akımını, aşırı yük kapasitesini, görev değerini ve çalışma koşullarını doğrulayın.
Potansiyel uygulamalar arasında endüstriyel pompalar, fanlar, üfleyiciler, konveyörler, karıştırıcılar ve uyumlu kompresörler yer alır. Uygunluk, motor özelliklerine, yük özelliklerine, gerekli torka ve seçilen sürücünün özelliklerine bağlıdır.
Özellikle pompa veya fan talebinin zamanla değiştiği uygun değişken hızlı uygulamalarda enerji tüketimini azaltabilir. Gerçek tasarruflar yük profiline, sistem tasarımına, çalışma saatlerine, sürücü kayıplarına ve kontrol stratejisine bağlıdır.
Gerekli voltaj, belirli ürün modeline ve bölgesel güç sistemine bağlıdır. Tüm 75kW sürücülerin aynı elektrik konfigürasyonunu paylaştığını varsaymak yerine, besleme voltajını, fazı ve frekansı üreticinin veri sayfasına göre doğrulayın.
Her uygulama bir tane gerektirmez. Yükün ataletinin yüksek olduğu, hızlı yavaşlama gerektirdiği veya sürücüye önemli miktarda enerji geri döndürdüğü durumlarda bir frenleme direnci veya başka bir frenleme çözümü gerekebilir. Üreticiyle uyumluluğu ve boyutlandırmayı doğrulayın.
Tedarikçinin teknik belgelerini, ürün uygunluğunu, kalite süreçlerini, destek kapasitesini, garanti koşullarını, teslimat düzenlemelerini ve uygulama gereksinimlerini netleştirme yeteneğini değerlendirin. Sipariş vermeden önce tam model özelliklerini isteyin.
Motor isim plakası verilerini, besleme voltajını, uygulama tipini, aşırı yük gereksinimlerini, kontrol fonksiyonlarını, kurulum ortamını, miktarını ve teslimat yerini hazırlayın. Bu ayrıntılar tedarikçinin uygun sürücü konfigürasyonunu değerlendirmesine yardımcı olur.
Ekipmanınız, üretim hattınız veya motor kontrol projeniz için 75kW'lık bir invertör değişken frekanslı sürücü mü arıyorsunuz?Zhejiang Chuanken Electric Co., Ltd. uygulama gereksinimleriniz hakkında ürün bilgisi ve teknik görüşmeler için iletişime geçeceğiniz şirkettir.
Uygun ürün konfigürasyonunun oluşturulmasına yardımcı olmak için motor özelliklerinizi, besleme voltajını, yük tipini, çalışma koşullarını ve gerekli kontrol fonksiyonlarını paylaşın. Açık teknik bilgiler; uyumluluğun, kurulum ihtiyaçlarının ve proje maliyetlerinin değerlendirilmesini kolaylaştırır.
