VFD için Basit Sorun Giderme - IGBT 、 Doğrultucu Köprüsü

Uyarı:

Ölçümden önce, VFD'nin kapatıldığından ve R, S, T ve U, V, W çıkış hatlarının kaldırıldığından emin olmak gerekir. Sadece p+/n- ölçüldükten sonra ve DC voltajı yoktur.

VFD'nin doğrultucu modülünü ölçün:

İlk olarak, multimetreyi "diyot" konumuna ayarlayın ve ardından algılama için aşağıdaki adımları izlemek için multimetrenin kırmızı ve siyah test uçlarını kullanın:

İkincisi, DC veri yolunun pozitif terminaline (+) siyah test kurşunla dokunun ve kırmızı test kurşunuyla sırayla R, S ve T'ye dokunun. Görüntülenen değerleri multimetreye kaydedin.

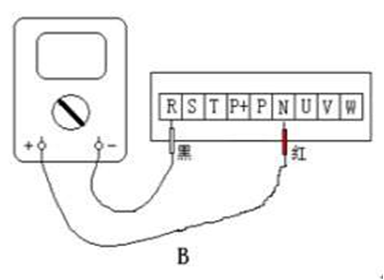

Üçüncüsü, daha sonra kırmızı test yoluna DC veri yolunun negatif terminaline (-) dokunun ve sırayla R, S ve T'ye siyah test kurşununa dokunun ve multimetrenin ekran değerini kaydedin.

Dördüncüsü, altıncı ölçümün görüntülenen değerleri temel olarak dengelenmişse, VFD'nin düzeltilmesinde bir sorun olmadığını gösterir. Aksi takdirde, karşılık gelen konumdaki düzeltme modülü hasar görür.

VFD'nin IGBT modülünü ölçün:

İlk olarak, multimetreyi "diyot" konumuna ayarlayın ve ardından algılama için aşağıdaki adımları izlemek için multimetrenin kırmızı ve siyah test uçlarını kullanın:

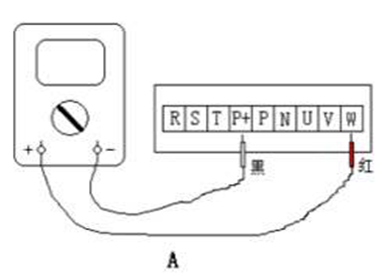

İkincisi, DC veri yolunun pozitif terminaline (+) siyah test kurşunla dokunun ve kırmızı test kurşunuyla sırayla u, v ve w'ye dokunun. Görüntülenen değerleri multimetreye kaydedin.

Üçüncüsü, DC veri yolunun negatif N (-) terminaline kırmızı test yoluna dokunun ve sırayla u, v ve w'ye siyah test açın ve multimetrenin ekran değerini kaydedin.

Dördüncüsü, altıncı ölçümün görüntülenen değerleri temel olarak dengelenmişse, VFD'nin IGBT invertörüyle ilgili bir sorun olmadığını gösterir. Aksi takdirde, karşılık gelen konumdaki IGBT invertör hasar görür.
