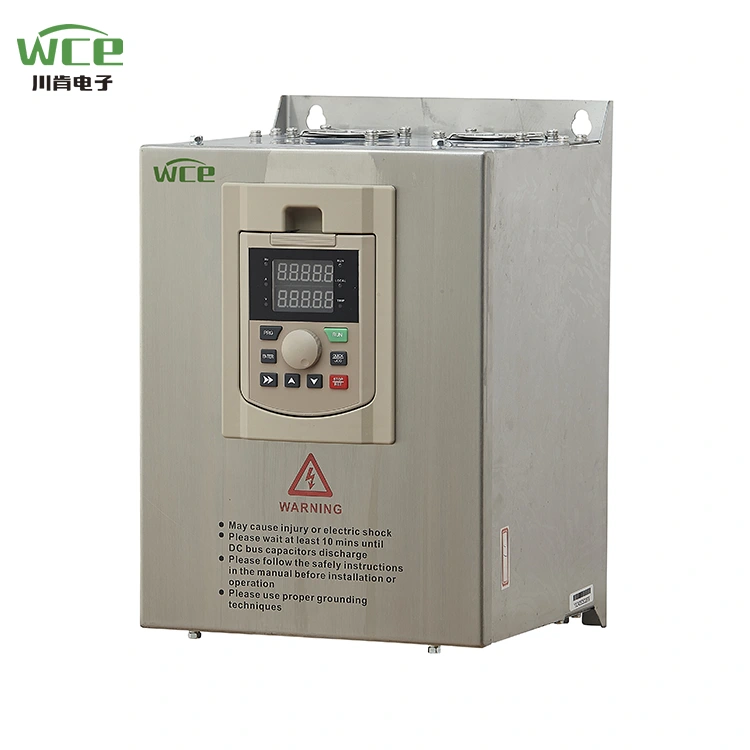

37kW Su Pompası Frekans İnvertör

WCE'nin SCK300 serisi sürücüleri, fanlar, pompalar, konveyör bantları, kırıcılar ve diğer ekipmanlarda yaygın olarak kullanılan endüstriyel otomasyon için tasarlanmış yüksek performanslı, çok fonksiyonlu sürücülerdir. Çekirdeği, yüksek hızlı düzenleme hassasiyeti, enerji tasarrufu ve yüksek verimlilik, istikrarlı çalışma vb. Ayrıca, ülkenin birçok yerinde mükemmel çalışan mobil kırıcı inverter kontrol dolapları için özel çözümler de yaptık.

Ürün parametresi (şartname)

Ürün özelliği

● G/Ç özellikleri

◆ Giriş Voltaj Aralığı: 220V/380V/660V ±% 15

◆ Giriş frekansı aralığı: 47 ~ 63Hz

◆ Çıkış voltajı aralığı: 0 ~ Nominal Giriş Voltajı

Çıkış Frekansı Aralığı: 0 ~ 400Hz

● Fonksiyonel özellikler

◆ Frekans Ayarı Modu: Dijital Ayar, Analog Ayar, Seri İletişim Ayarı, Çok Hızlı, PID Ayarı, vb.

◆ PID kontrol işlevi

◆ Çok hızlı kontrol fonksiyonu: 16 hız kontrolü

◆ Salıncak frekansı kontrol fonksiyonu

◆ Fonksiyonu durdurmadan anlık elektrik kesintisi

◆ Hızlı/Jog Anahtarı Fonksiyonu: kullanıcılar tarafından serbestçe tanımlanan çok fonksiyonlu kısayol tuşu

◆ Otomatik voltaj ayarlama fonksiyonu: Güç ızgarası voltajı değiştiğinde, çıkış voltajını otomatik olarak sabit tutabilir

◆ 25 çeşit arıza koruma fonksiyonu sağlayın: aşırı akım, aşırı voltaj, voltaj altında, aşırı sıcaklık, faz kaybı, aşırı yük ve diğer koruma fonksiyonları

● Periferik arayüz özellikleri

◆ Programlanabilir dijital giriş: 8 giriş

◆ Programlanabilir analog giriş: AI1: 0 ~ 10V giriş, AI2: 0 ~ 10V veya 0 ~ 20mA Giriş

◆ Toplayıcı çıkışını açın: 1 çıktı

◆ Röle Çıkışı: 2 Çıkış

◆ Analog çıkış: 2 çıkış, 0/4 ~ 20mA veya 0 ~ 10V

● Teknik performans özellikleri

◆ Kontrol modu: PG vektör kontrolü yok, v/f kontrolü, tork kontrolü.

◆ Aşırı yük kapasitesi:% 150 olarak derecelendirilmiş akım 60'lar; % 180 derecelendirilmiş mevcut 10'lar

◆ Başlangıç ​​torku: PG Vektör Yok Kontrolü: 0.5Hz/% 150 (SVC)

◆ Hız oranı: PG Vektör Yok Kontrolü: 1: 100

Ürün uygulaması

Ürünler madencilik, fanlarda, pompalarda, yeni enerji ekipmanlarında ve diğer durumlarda kullanılabilir.

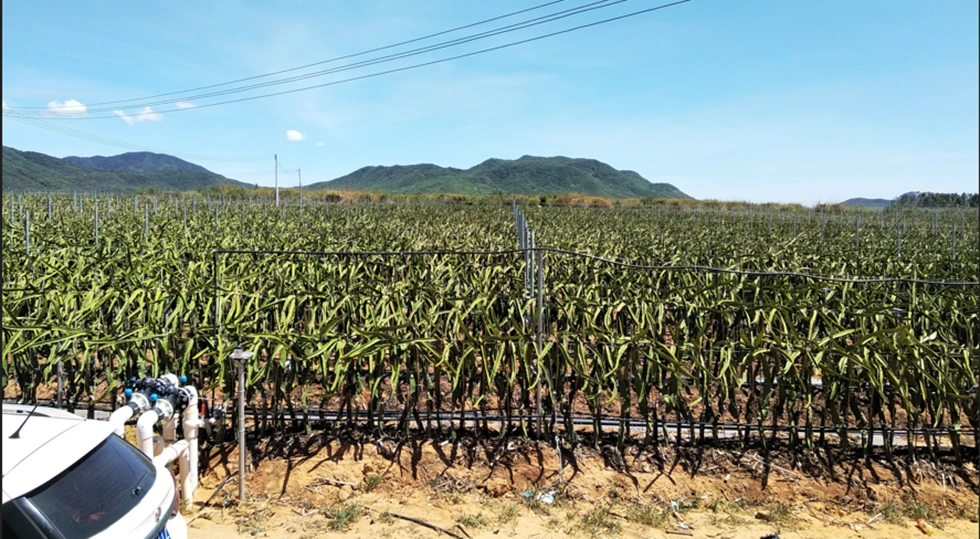

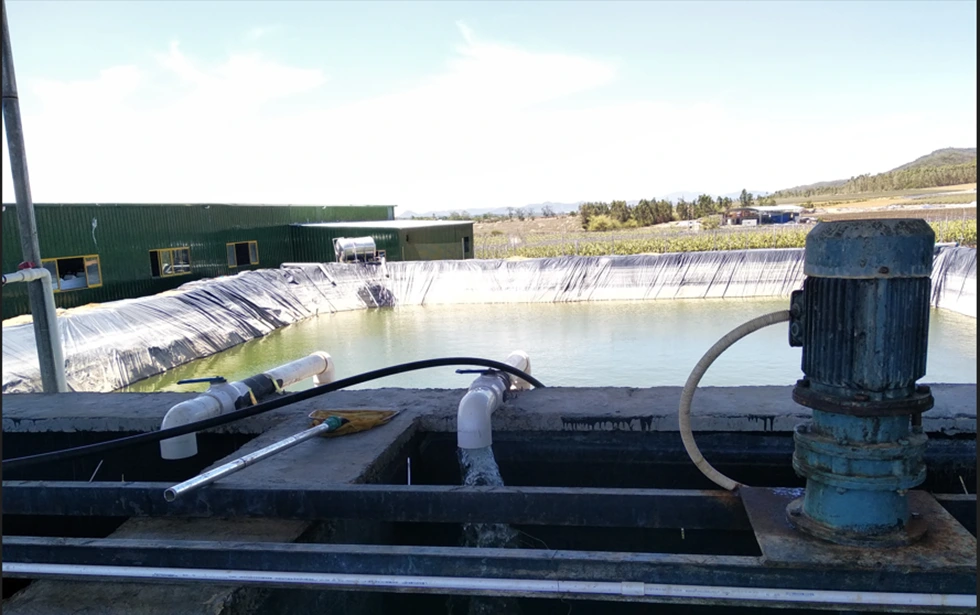

Saha sulama

Tarımsal sulamada, sabit basınç su temini için VFD neredeyse standarttır. Her şeyden önce, pompayı başlatma işleminde, VFD çalışma frekansını kademeli olarak artırabilir, böylece pompa yavaş çalışabilir, böylece su boru hattı üzerinde çok fazla etkiye neden olmaz. VFD daha sonra borularımızdaki basıncı eşitlemek için bir uzaktan basınç göstergesi veya basınç sensörü ile birlikte kullanılabilir. Son olarak, VFD basınç koruma boru hattını, aynı zamanda pompanın hasarını azaltmak için kendi aşırı yükü, düşük yük, aşırı basınç, az basınç koruması ile kontrol edebilir.

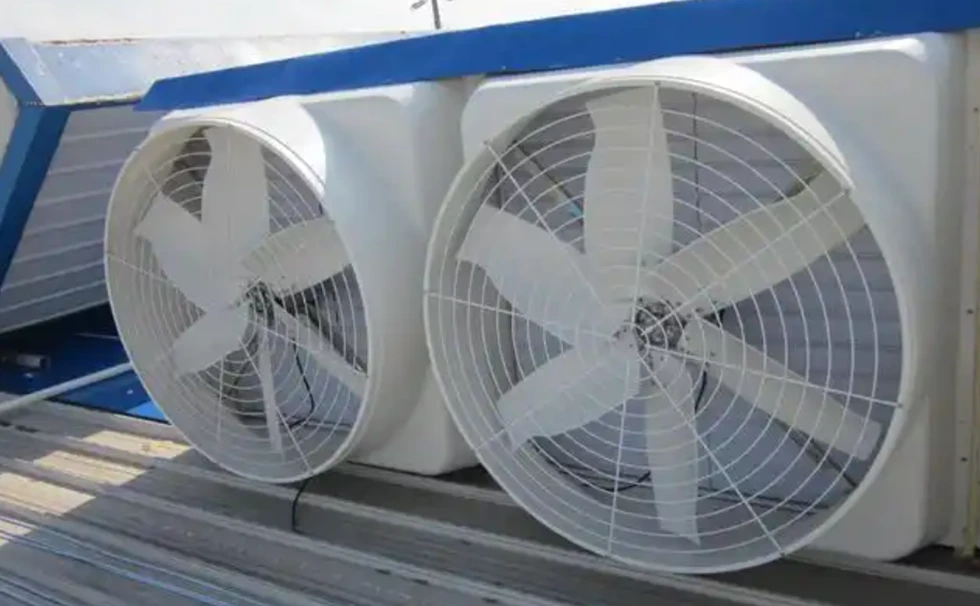

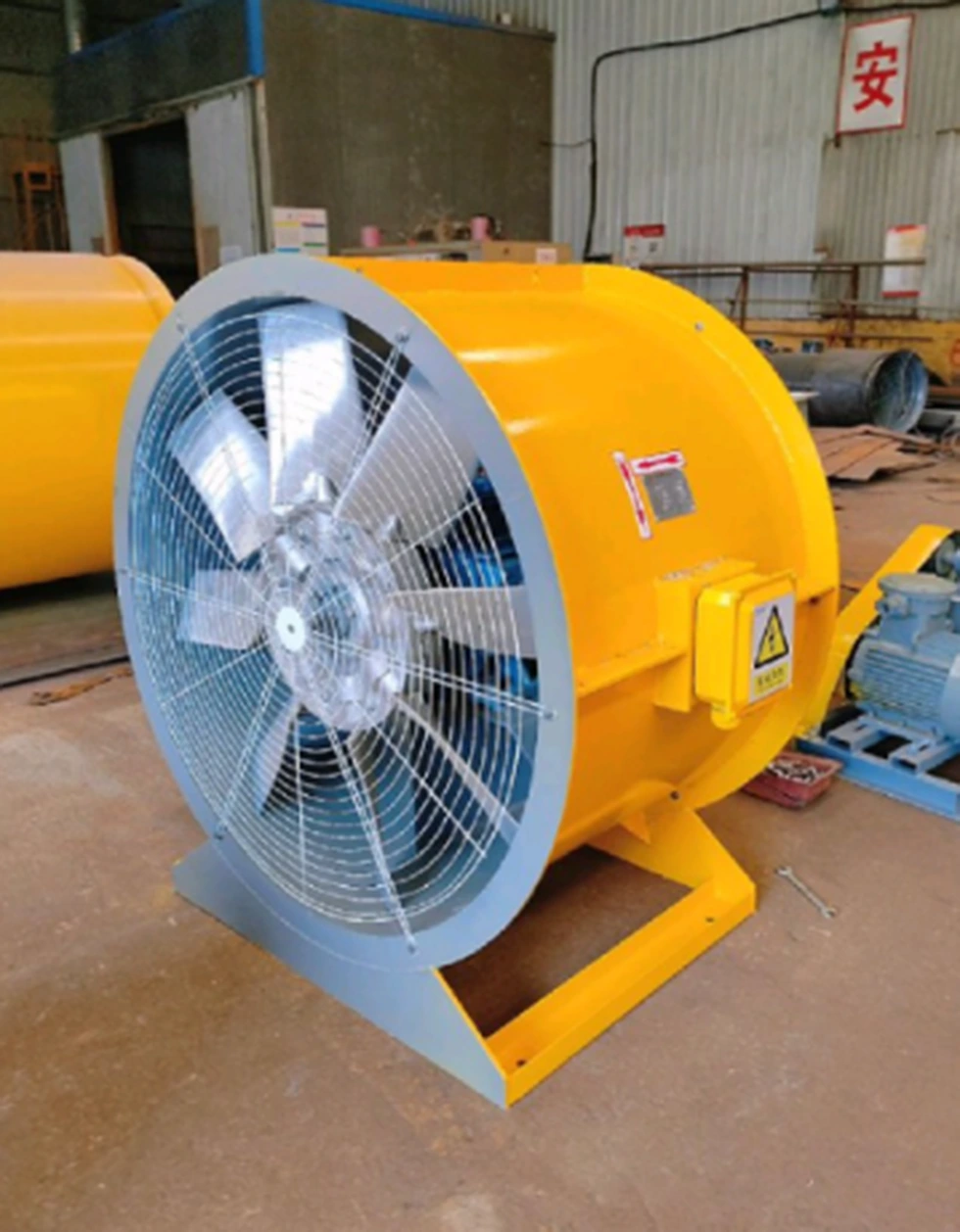

Hayran

FANS DÖNÜŞTÜRÜCÜNÜNDE FANS ALANINDA YAPILMASI sadece enerji tüketimini büyük ölçüde azaltmakla kalmaz, aynı zamanda akıllı kontrol yoluyla sistem doğruluğunu ve otomasyon seviyesini de geliştirir. WCE'nin SCK300 serisi, yüksek uyumluluğu ve enerji tasarrufu algoritmaları ile küçük ventilatörlerin çeşitli ihtiyaçlarını büyük endüstriyel hayranlara göre karşılayarak şirketlerin yeşil ve verimli üretim elde etmesine yardımcı olabilir.

LCD, tercihlerinize göre birden fazla dil metni ve grafik, LED ekran numaraları, daha sezgisel görüntüler görüntüler

VFD hacmi büyük yapıdır, daha büyük radyatör, ürün kullanım oranı, normal olarak tropik gibi sıcak ortamda çalışabilir.

Çeşitli giriş ve çıkış modları özelleştirilebilir:

1.3p 380V 3P 380V çıkışına giriş.

2. 3P220V 3P220V çıkışına giriş.

3. 3P660V 3P660V çıkışına giriş.

4. 3P 380V çıkışına 1p220v giriş.

5. 1P220V Giriş 3P220V çıkış.

Hız izleme işlevi ile, iki katına çıkabilir.

Modbus RTU iletişimi ile birlikte gelir ve genişleme kartları ekleyerek MODBUS TCP, PRPfibus ve Profinet'i de uygulayabilir.

VFD Bağlantı Şeması.
