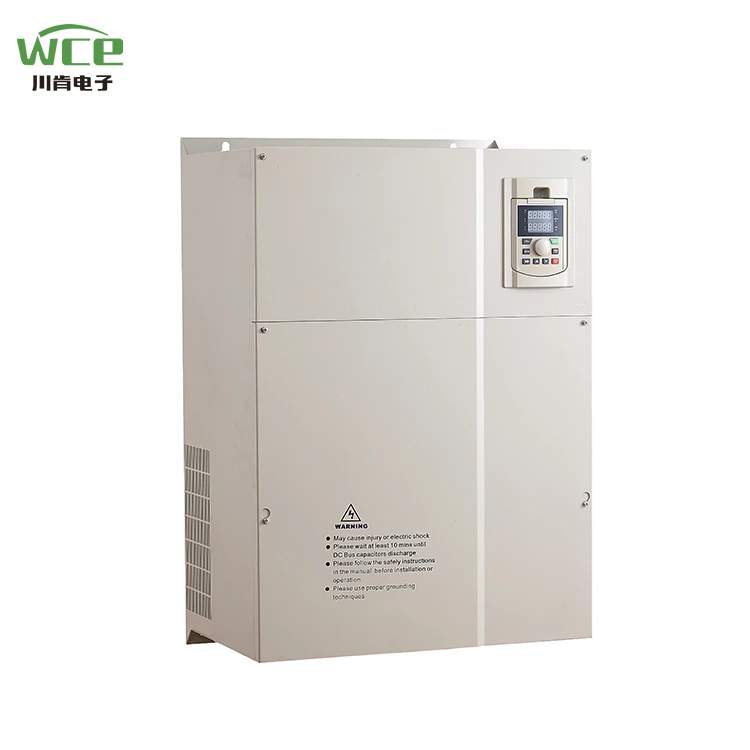

Kırıcı için VFD AC Sürücüsü

WCE'nin SCK300 serisi, fanlar, pompalar, konveyör bantları, kırıcılar ve diğer ekipmanlarda yaygın olarak kullanılan endüstriyel otomasyon için tasarlanmış yüksek performanslı, çok yönlü bir frekans dönüştürücüdür. Çekirdeği, gelişmiş vektör kontrol teknolojisini benimser ve çeşitli endüstriyel senaryoların ihtiyaçlarını karşılamak için yüksek hassasiyetli hız düzenlemesi, enerji tasarrufu, yüksek verimlilik ve istikrarlı çalışma özelliklerine sahiptir. Buna ek olarak, SCK300, kontrol kartını yükselterek SCK350'ye yükseltilebilir, daha sonra genişleme kartları eklenebilir ve vinç gibi ekipmana uygulanabilir.

Ürün parametresi (şartname)

Ürün özelliği

● G/Ç özellikleri

◆ Giriş Voltaj Aralığı: 220V/380V/660V ±% 15

◆ Giriş frekansı aralığı: 47 ~ 63Hz

◆ Çıkış voltajı aralığı: 0 ~ Nominal Giriş Voltajı

Çıkış Frekansı Aralığı: 0 ~ 400Hz

● Periferik arayüz özellikleri

◆ Programlanabilir dijital giriş: 8 giriş

◆ Programlanabilir analog giriş: AI1: 0 ~ 10V giriş, AI2: 0 ~ 10V veya 0 ~ 20mA Giriş

◆ Toplayıcı çıkışını açın: 1 çıktı

◆ Röle Çıkışı: 2 Çıkış

◆ Analog çıkış: 2 çıkış, 0/4 ~ 20mA veya 0 ~ 10V

● Teknik performans özellikleri

◆ Kontrol modu: PG vektör kontrolü yok, v/f kontrolü, tork kontrolü.

◆ Aşırı yük kapasitesi:% 150 olarak derecelendirilmiş akım 60'lar; % 180 derecelendirilmiş mevcut 10'lar

◆ Başlangıç ​​torku: PG Vektör Yok Kontrolü: 0.5Hz/% 150 (SVC)

◆ Hız oranı: PG Vektör Yok Kontrolü: 1: 100

● Fonksiyonel özellikler

◆ Frekans Ayarı Modu: Dijital Ayar, Analog Ayar, Seri İletişim Ayarı, Çok Hızlı, PID Ayarı, vb.

◆ PID kontrol işlevi

◆ Çok hızlı kontrol fonksiyonu: 16 hız kontrolü

◆ Salıncak frekansı kontrol fonksiyonu

◆ Fonksiyonu durdurmadan anlık elektrik kesintisi

◆ Hızlı/Jog Anahtarı Fonksiyonu: kullanıcılar tarafından serbestçe tanımlanan çok fonksiyonlu kısayol tuşu

◆ Otomatik voltaj ayarlama fonksiyonu: Güç ızgarası voltajı değiştiğinde, çıkış voltajını otomatik olarak sabit tutabilir

◆ 25 çeşit arıza koruma fonksiyonu sağlayın: aşırı akım, aşırı voltaj, voltaj altında, aşırı sıcaklık, faz kaybı, aşırı yük ve diğer koruma fonksiyonları

Ürün uygulaması

Ürünler Metalurji ve Kimya Endüstrisi, Kompresörler, Vinçler, Belediye Mühendisliği Durumlarında kullanılabilir.

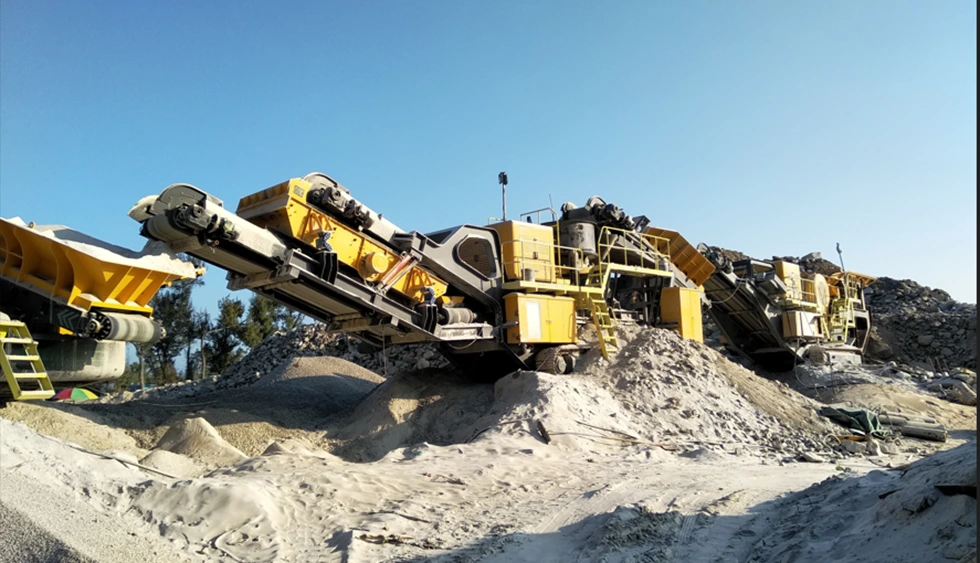

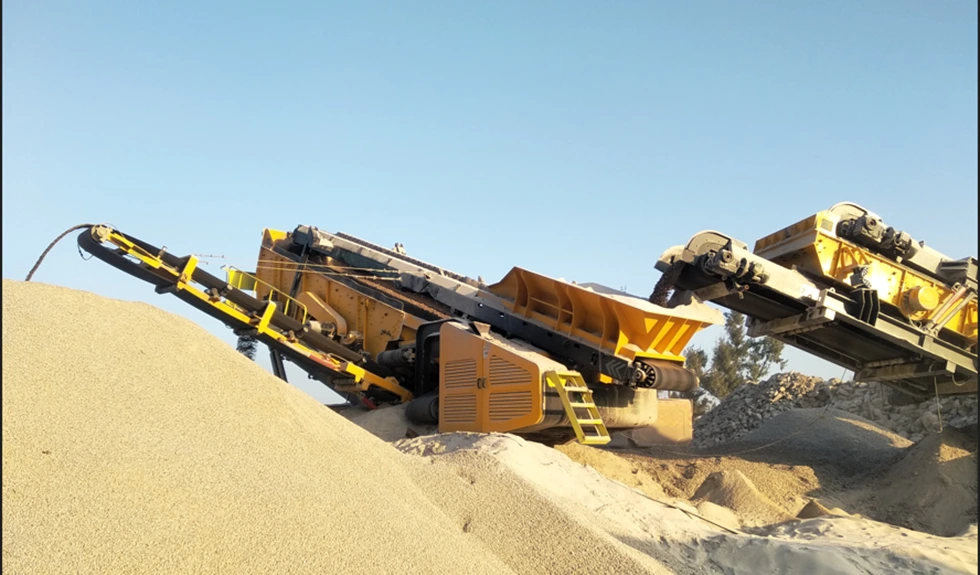

Kırıcı, farklı boyutlardaki taşları sıralayın.

VFD kırıcı endüstrisinde yaygın olarak kullanılır, darbe kırıcı, çene kırıcı, koni kırıcı, çekiç kırıcı vb. Kullanılabilir. Yüksek güçlü konakta kullanılabilir, başlangıç ​​akımını azaltabilir, hız azaldığında, kırıcının hızını ayarlayabilir, ancak aynı zamanda yaklaşık%50 tasarruf edebilir. Kırıcıda kullanılan frekans dönüştürücü, mekanik etkiyi azaltabilir ve ekipmanın servis ömrünü uzatabilir.

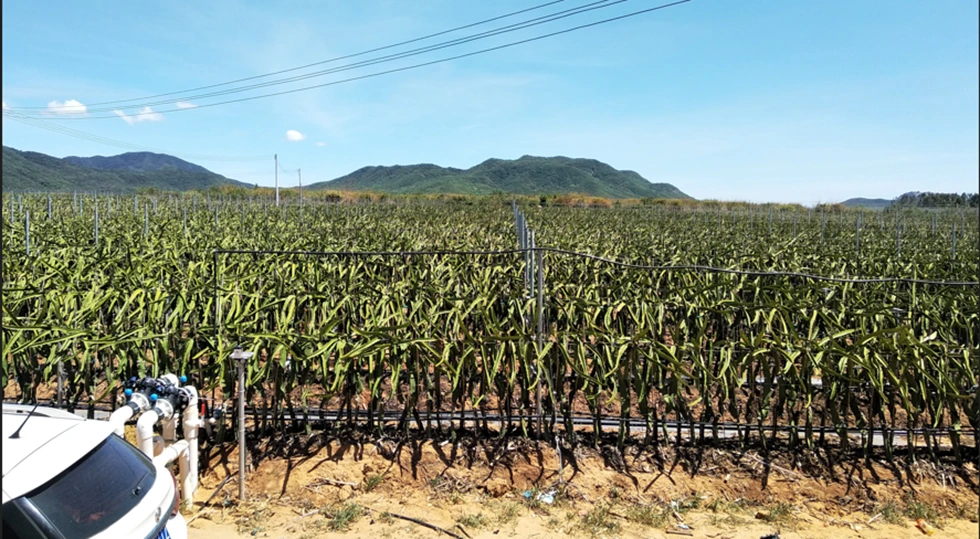

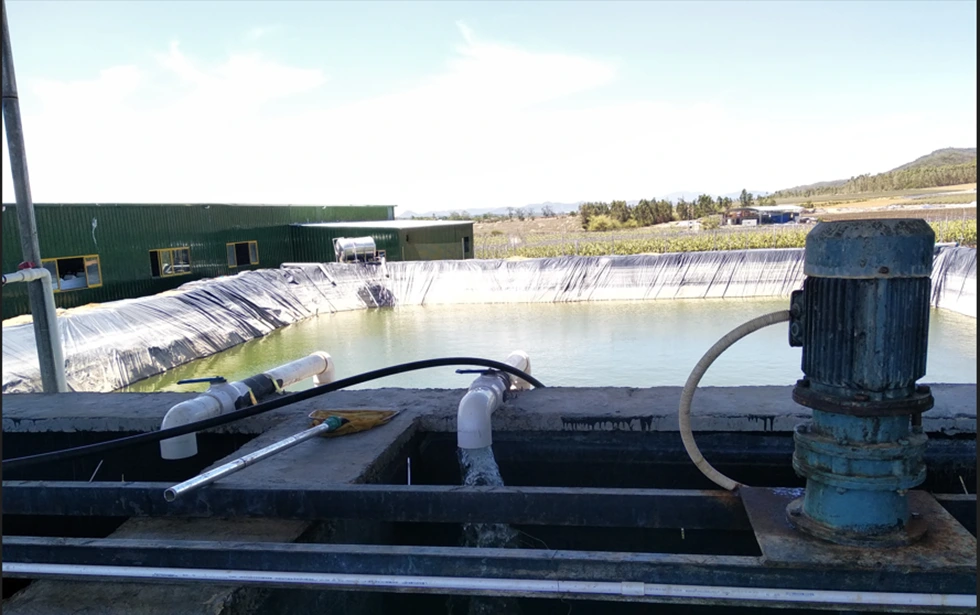

Saha sulama

Tarımsal sulamada, sabit basınç su temini için VFD neredeyse standarttır. Her şeyden önce, pompayı başlatma işleminde, VFD çalışma frekansını kademeli olarak artırabilir, böylece pompa yavaş çalışabilir, böylece su boru hattı üzerinde çok fazla etkiye neden olmaz. VFD daha sonra borularımızdaki basıncı eşitlemek için bir uzaktan basınç göstergesi veya basınç sensörü ile birlikte kullanılabilir. Son olarak, VFD basınç koruma boru hattını, aynı zamanda pompanın hasarını azaltmak için kendi aşırı yükü, düşük yük, aşırı basınç, az basınç koruması ile kontrol edebilir.

İki ekran modu mevcuttur:

1.LCD Ekran: Çince ve İngilizce ekranla gelin, Rus, Portekiz, İspanyolca, Farsça ve diğer dilleri de özelleştirebilirsiniz.

2.LED ekran: Geleneksel dijital tüp ekranı, çift çizgi ekranı, aynı anda iki veri kümesi gözlemleyin.

VFD hacmi büyük yapıdır, daha büyük radyatör, ürün kullanım oranı, normal olarak tropik gibi sıcak ortamda çalışabilir.

Çeşitli giriş ve çıkış modları özelleştirilebilir:

1.3p 380V 3P 380V çıkışına giriş.

2. 3P220V 3P220V çıkışına giriş.

3. 3P660V 3P660V çıkışına giriş.

4. 3P 380V çıkışına 1p220v giriş.

5. 1P220V Giriş 3P220V çıkış.

Hız izleme işlevi ile, iki katına çıkabilir.

Modbus RTU iletişimi ile birlikte gelir ve genişleme kartları ekleyerek MODBUS TCP, PRPfibus ve Profinet'i de uygulayabilir.

VFD Bağlantı Şeması.
