3 Faz 220V AC Drive VFD

SCK300 Serisi, çok fonksiyonlu ve yüksek verimlilik ve enerji tasarrufunu entegre eden ve çeşitli endüstriyel ekipmanların tahrik kontrolü için uygun olan endüstriyel otomasyon için tasarlanmış yüksek performanslı bir invertördür.

Temel işlevler ve avantajlar

Gelişmiş vektör kontrol teknolojisi: Yüksek hassasiyetli hız düzenlemesi ve kararlı çalışma, mükemmel dinamik yanıt.

Yüksek verimlilik ve enerji tasarrufu: Motor çalışma verimliliğini optimize edin ve enerji tüketimini önemli ölçüde azaltır.

Geniş uyumluluk: Fanların, pompaların, konveyör bantlarının, kırıcıların ve diğer ekipmanların karmaşık çalışma koşullarını destekleyin.

Uygulama senaryosu

Aşağıdaki alanlarda esnek uygulama:

Sıvı kontrolü (fan, pompa yükü)

Malzeme Transferi (Konveyör Kemeri, Asansör)

Ağır Makineler (Kırıcı, Mikser)

Genişleme ve yükseltme

SCK350'ye kesintisiz yükseltme: Kontrol kartını değiştirerek performansı artırın ve fonksiyonel modülleri genişletin.

Vinçler gibi özel ekipmanların uyarlanması: Genişleme kartları, tork kontrolü ve çoklu motor senkronizasyonu gibi profesyonel senaryoların gereksinimlerini karşılamak için yükseltildikten sonra desteklenir.

Modüler tasarım ve teknoloji yükseltmeleri ile SCK Serisi, temelden gelişmişlere kadar çeşitli endüstriyel otomasyon ihtiyaçlarına uyarlanabilir.

Ürün parametresi (şartname)

Ürün özelliği

● G/Ç özellikleri

◆ Giriş Voltaj Aralığı: 220V/380V/660V ±% 15

◆ Giriş frekansı aralığı: 47 ~ 63Hz

◆ Çıkış voltajı aralığı: 0 ~ Nominal Giriş Voltajı

Çıkış Frekansı Aralığı: 0 ~ 400Hz

● Periferik arayüz özellikleri

◆ Programlanabilir dijital giriş: 8 giriş

◆ Programlanabilir analog giriş: AI1: 0 ~ 10V giriş, AI2: 0 ~ 10V veya 0 ~ 20mA Giriş

◆ Toplayıcı çıkışını açın: 1 çıktı

◆ Röle Çıkışı: 2 Çıkış

◆ Analog çıkış: 2 çıkış, 0/4 ~ 20mA veya 0 ~ 10V

● Teknik performans özellikleri

◆ Kontrol modu: PG vektör kontrolü yok, v/f kontrolü, tork kontrolü.

◆ Aşırı yük kapasitesi:% 150 olarak derecelendirilmiş akım 60'lar; % 180 derecelendirilmiş mevcut 10'lar

◆ Başlangıç ​​torku: PG Vektör Yok Kontrolü: 0.5Hz/% 150 (SVC)

◆ Hız oranı: PG Vektör Yok Kontrolü: 1: 100

● Fonksiyonel özellikler

◆ Frekans Ayarı Modu: Dijital Ayar, Analog Ayar, Seri İletişim Ayarı, Çok Hızlı, PID Ayarı, vb.

◆ PID kontrol işlevi

◆ Çok hızlı kontrol fonksiyonu: 16 hız kontrolü

◆ Salıncak frekansı kontrol fonksiyonu

◆ Fonksiyonu durdurmadan anlık elektrik kesintisi

◆ Hızlı/Jog Anahtarı Fonksiyonu: kullanıcılar tarafından serbestçe tanımlanan çok fonksiyonlu kısayol tuşu

◆ Otomatik voltaj ayarlama fonksiyonu: Güç ızgarası voltajı değiştiğinde, çıkış voltajını otomatik olarak sabit tutabilir

◆ 25 çeşit arıza koruma fonksiyonu sağlayın: aşırı akım, aşırı voltaj, voltaj altında, aşırı sıcaklık, faz kaybı, aşırı yük ve diğer koruma fonksiyonları

Ürün uygulaması

Ürünler Metalurji ve Kimya Endüstrisi, Kompresörler, Vinçler, Belediye Mühendisliği Durumlarında kullanılabilir.

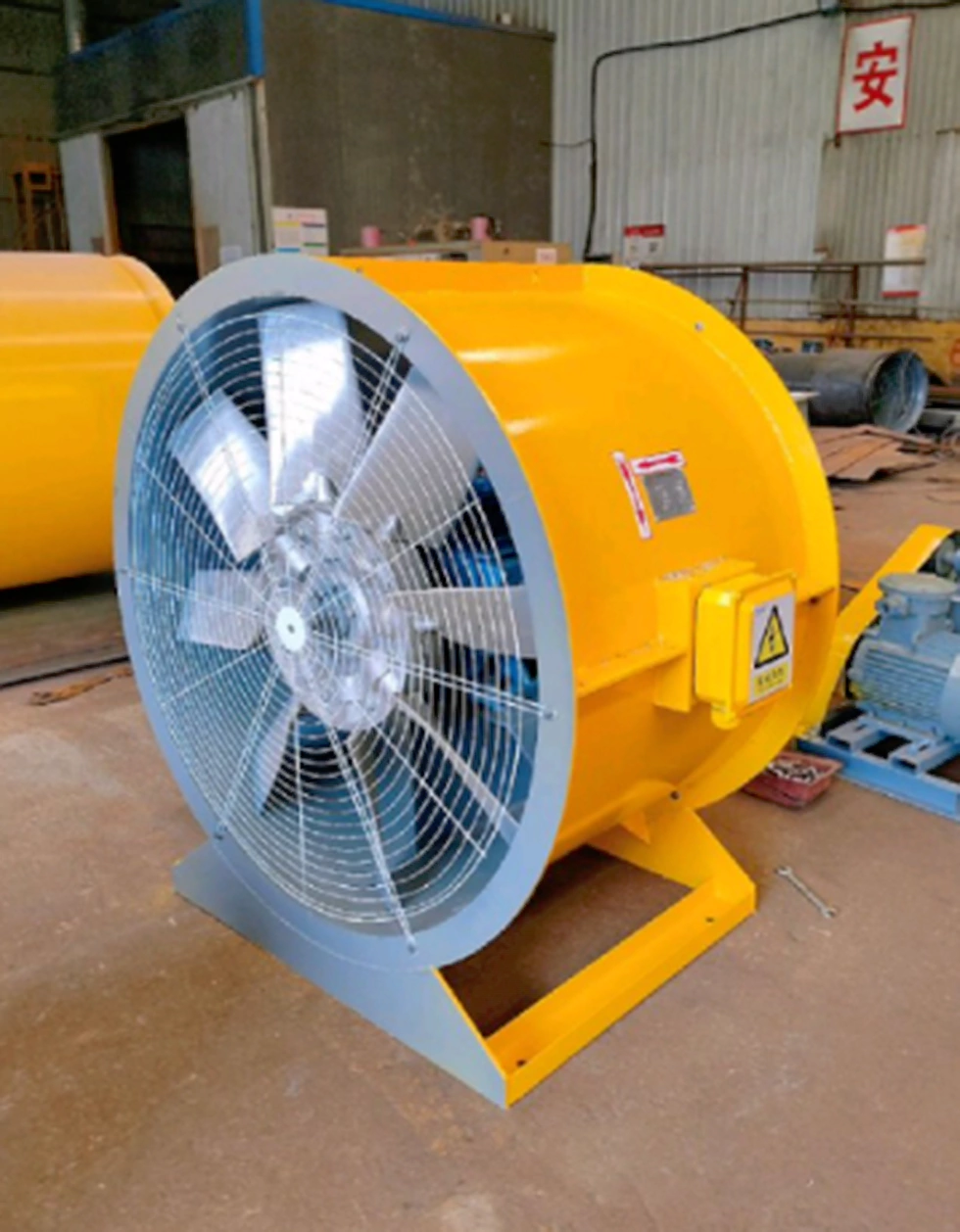

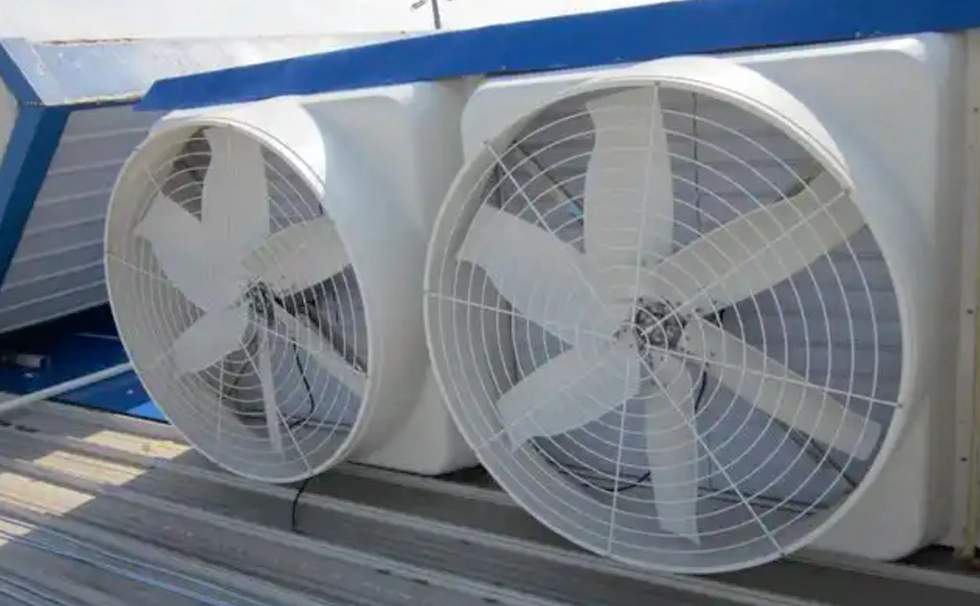

Hayran

FANS DÖNÜŞTÜRÜCÜNÜNDE FANS ALANINDA YAPILMASI sadece enerji tüketimini büyük ölçüde azaltmakla kalmaz, aynı zamanda akıllı kontrol yoluyla sistem doğruluğunu ve otomasyon seviyesini de geliştirir. WCE'nin SCK300 serisi, yüksek uyumluluğu ve enerji tasarrufu algoritmaları ile küçük ventilatörlerin çeşitli ihtiyaçlarını büyük endüstriyel hayranlara göre karşılayarak şirketlerin yeşil ve verimli üretim elde etmesine yardımcı olabilir.

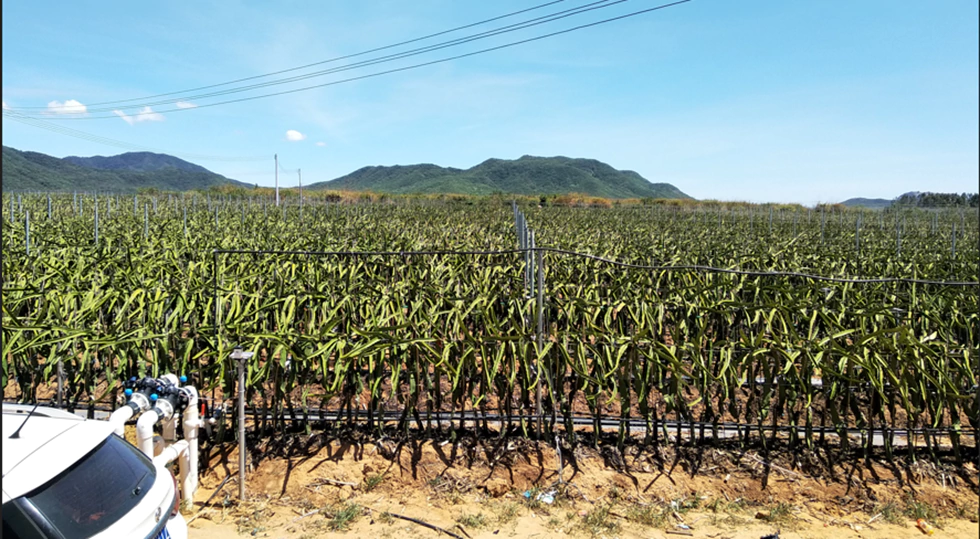

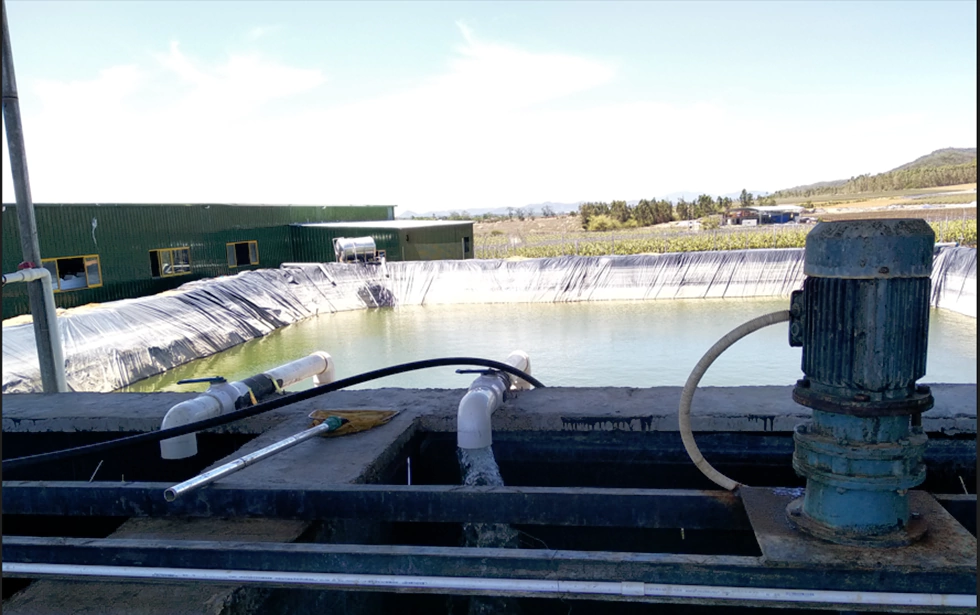

Saha sulama

Tarımsal sulamada, sabit basınç su temini için VFD neredeyse standarttır. Her şeyden önce, pompayı başlatma işleminde, VFD çalışma frekansını kademeli olarak artırabilir, böylece pompa yavaş çalışabilir, böylece su boru hattı üzerinde çok fazla etkiye neden olmaz. VFD daha sonra borularımızdaki basıncı eşitlemek için bir uzaktan basınç göstergesi veya basınç sensörü ile birlikte kullanılabilir. Son olarak, VFD basınç koruma boru hattını, aynı zamanda pompanın hasarını azaltmak için kendi aşırı yükü, düşük yük, aşırı basınç, az basınç koruması ile kontrol edebilir.

İki ekran modu mevcuttur:

1.LCD Ekran: Çince ve İngilizce ekranla gelin, Rus, Portekiz, İspanyolca, Farsça ve diğer dilleri de özelleştirebilirsiniz.

2.LED ekran: Geleneksel dijital tüp ekranı, çift çizgi ekranı, aynı anda iki veri kümesi gözlemleyin.

VFD, geniş ve büyük ölçekli yapısal tasarımı benimser, büyük boyutlu soğutma bileşenlerini entegre eder ve yüksek yük sürekli çalışma kapasitesine ve yüksek verimlilik kullanım oranına sahiptir. Soğutma sistemini güçlendirerek ve yüksek sıcaklık dirençli bileşenlerin seçimini, tropik gibi yüksek sıcaklık ve sert çalışma koşullarına stabil bir şekilde uyum sağlayabilir.

Çeşitli giriş ve çıkış modları özelleştirilebilir:

1.3p 380V 3P 380V çıkışına giriş.

2. 3p22 0V 3P22 0V çıkışına giriş.

3. 3p66 0V 3P66 0V çıkışına giriş.

4. 1 P22 0V 3P 380V çıkışına giriş.

5. 1 P22 0V 3P22 0V çıkışına giriş.

Hız izleme işlevi ile, iki katına çıkabilir.

Modbus RTU iletişimi ile birlikte gelir ve genişleme kartları ekleyerek MODBUS TCP, PRPfibus ve Profinet'i de uygulayabilir.

VFD Bağlantı Şeması.
