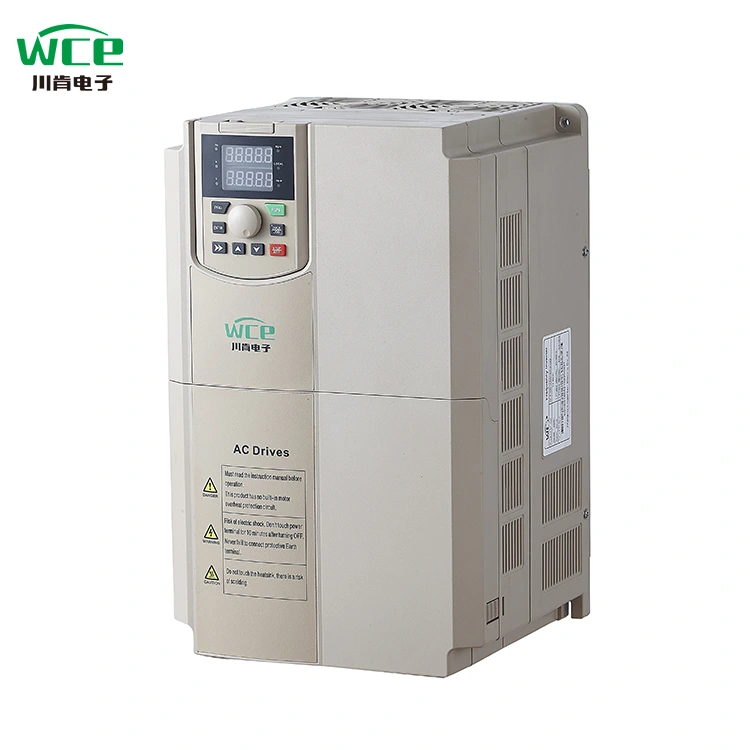

220V 380V 660V 15kW VFD

WCE'nin SCK300 serisi sürücüleri, fanlar, pompalar, konveyör bantları, kırıcılar ve diğer ekipmanlarda yaygın olarak kullanılan endüstriyel otomasyon için tasarlanmış yüksek performanslı, çok fonksiyonlu sürücülerdir. Çekirdeği, yüksek hızlı düzenleme hassasiyeti, enerji tasarrufu ve yüksek verimlilik, istikrarlı çalışma vb. Ayrıca, ülkenin birçok yerinde mükemmel çalışan mobil kırıcı inverter kontrol dolapları için özel çözümler de yaptık.

Ürün parametresi (şartname)

Ürün özelliği

● G/Ç özellikleri

◆ Giriş Voltaj Aralığı: 220V/380V/660V ±% 15

◆ Giriş frekansı aralığı: 47 ~ 63Hz

◆ Çıkış voltajı aralığı: 0 ~ Nominal Giriş Voltajı

Çıkış Frekansı Aralığı: 0 ~ 400Hz

● Fonksiyonel özellikler

◆ Frekans Ayarı Modu: Dijital Ayar, Analog Ayar, Seri İletişim Ayarı, Çok Hızlı, PID Ayarı, vb.

◆ PID kontrol işlevi

◆ Çok hızlı kontrol fonksiyonu: 16 hız kontrolü

◆ Salıncak frekansı kontrol fonksiyonu

◆ Fonksiyonu durdurmadan anlık elektrik kesintisi

◆ Hızlı/Jog Anahtarı Fonksiyonu: kullanıcılar tarafından serbestçe tanımlanan çok fonksiyonlu kısayol tuşu

◆ Otomatik voltaj ayarlama fonksiyonu: Güç ızgarası voltajı değiştiğinde, çıkış voltajını otomatik olarak sabit tutabilir

◆ 25 çeşit arıza koruma fonksiyonu sağlayın: aşırı akım, aşırı voltaj, voltaj altında, aşırı sıcaklık, faz kaybı, aşırı yük ve diğer koruma fonksiyonları

● Periferik arayüz özellikleri

◆ Programlanabilir dijital giriş: 8 giriş

◆ Programlanabilir analog giriş: AI1: 0 ~ 10V giriş, AI2: 0 ~ 10V veya 0 ~ 20mA Giriş

◆ Toplayıcı çıkışını açın: 1 çıktı

◆ Röle Çıkışı: 2 Çıkış

◆ Analog çıkış: 2 çıkış, 0/4 ~ 20mA veya 0 ~ 10V

● Teknik performans özellikleri

◆ Kontrol modu: PG vektör kontrolü yok, v/f kontrolü, tork kontrolü.

◆ Aşırı yük kapasitesi:% 150 olarak derecelendirilmiş akım 60'lar; % 180 derecelendirilmiş mevcut 10'lar

◆ Başlangıç ​​torku: PG Vektör Yok Kontrolü: 0.5Hz/% 150 (SVC)

◆ Hız oranı: PG Vektör Yok Kontrolü: 1: 100

Ürün uygulaması

Ürünler madencilik, fanlarda, pompalarda, yeni enerji ekipmanlarında ve diğer durumlarda kullanılabilir.

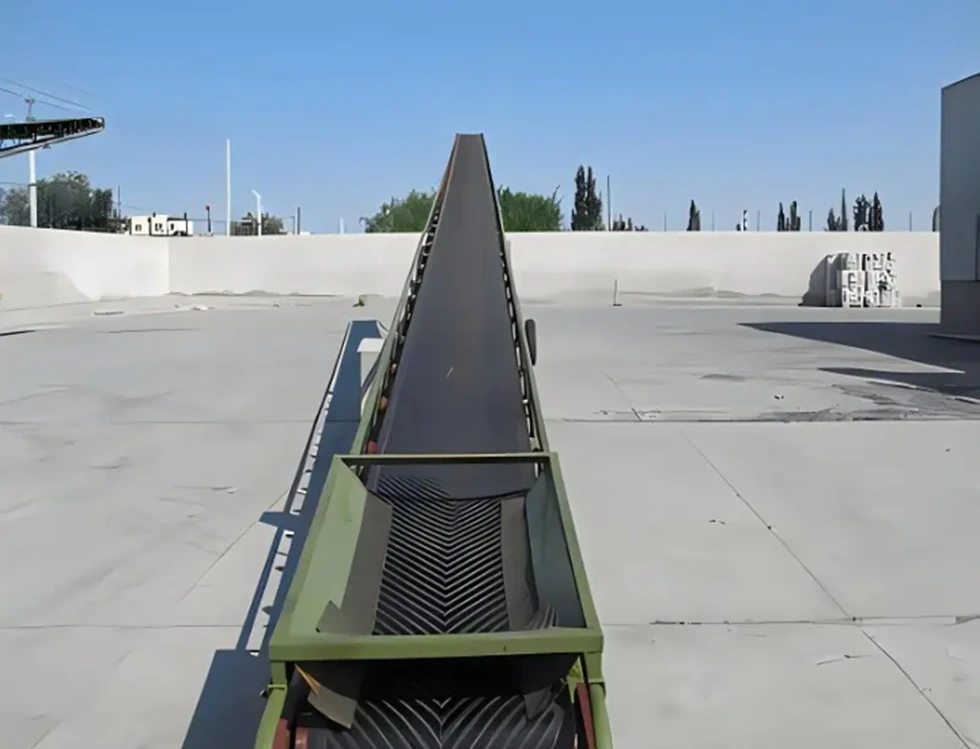

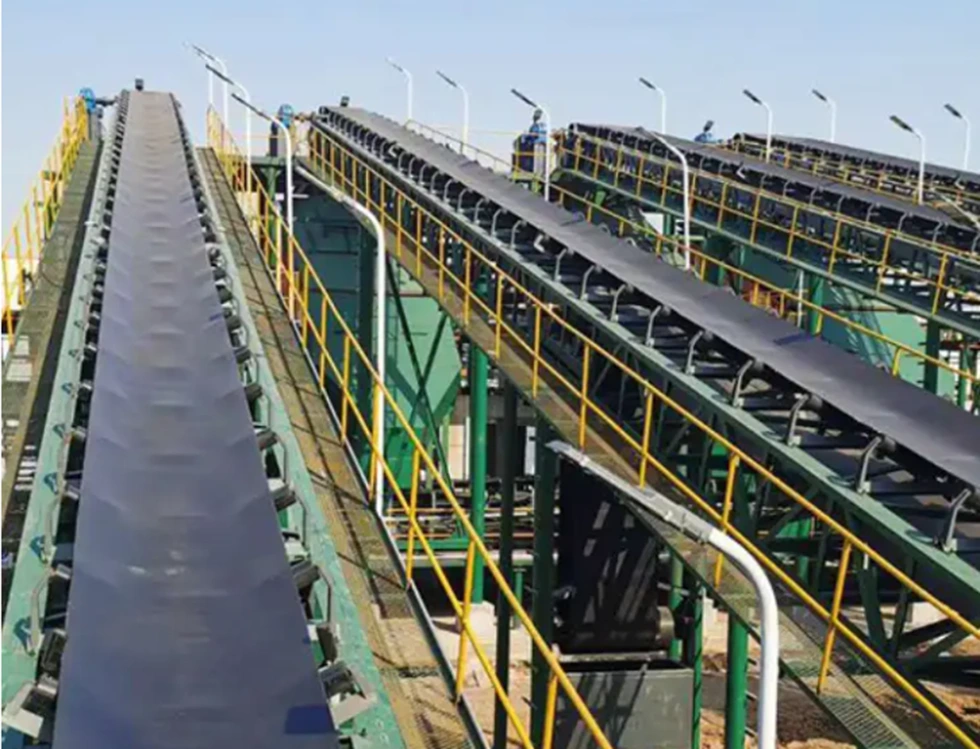

Konveyör bant, taşıma malları

Frekans dönüştürücüsünün konveyör sisteminde uygulanması, verimli ve doğru malzeme iletimi ve sıralama elde etmek için temel teknolojilerden biridir.

1. Çok hızlı malzeme şanzımanı

Senaryo: Bir lojistik deposundaki farklı boyutlarda/ağırlıktaki paketleri aktarın

Gerçekleştirilmiş:

Birden fazla hız parametresi seti (30Hz/50Hz/80Hz gibi) önceden ayarlanır ve PLC veya HMI ile değiştirilir.

Paket boyutunu tespit etmek için fotoelektrik sensör ile birleştirildiğinde, hızla otomatik olarak eşleşir (büyük düşük hızlı anti-kayma, küçük yüksek hızlı verimlilik).

2. Kesin konumlandırma ve sıralama

Senaryo: Express Sıralama Merkezi parselleri hedefe göre yönlendirir

Gerçekleştirilmiş:

Enkoder Geribildirim + İnverter Kapalı döngü kontrolü, doğruluğu ± 1 mm'ye kadar konumlandırın.

Paket sıralama bağlantı noktasına geldiğinde, invertör itme çubuğu/robotik kol eylemi ile birlikte sabit bir durdurma (DC frenleme + sıfır hızda kalem) gerçekleştirir.

3. Senkron işbirlikçi kontrol

Senaryo: Çok Segmentli Konveyör Kemer Röle Şanzımanı

Gerçekleştirilmiş:

Master/Slave Kontrol Modu: Ana frekans dönüştürücü frekans talimatları gönderir ve köle makinesi senkronize Modbus/Canopen aracılığıyla takip eder.

Basamak Kontrolü: Arka konveyör, ürünlerin birikiminden kaçınarak önden% 5 daha hızlıdır.

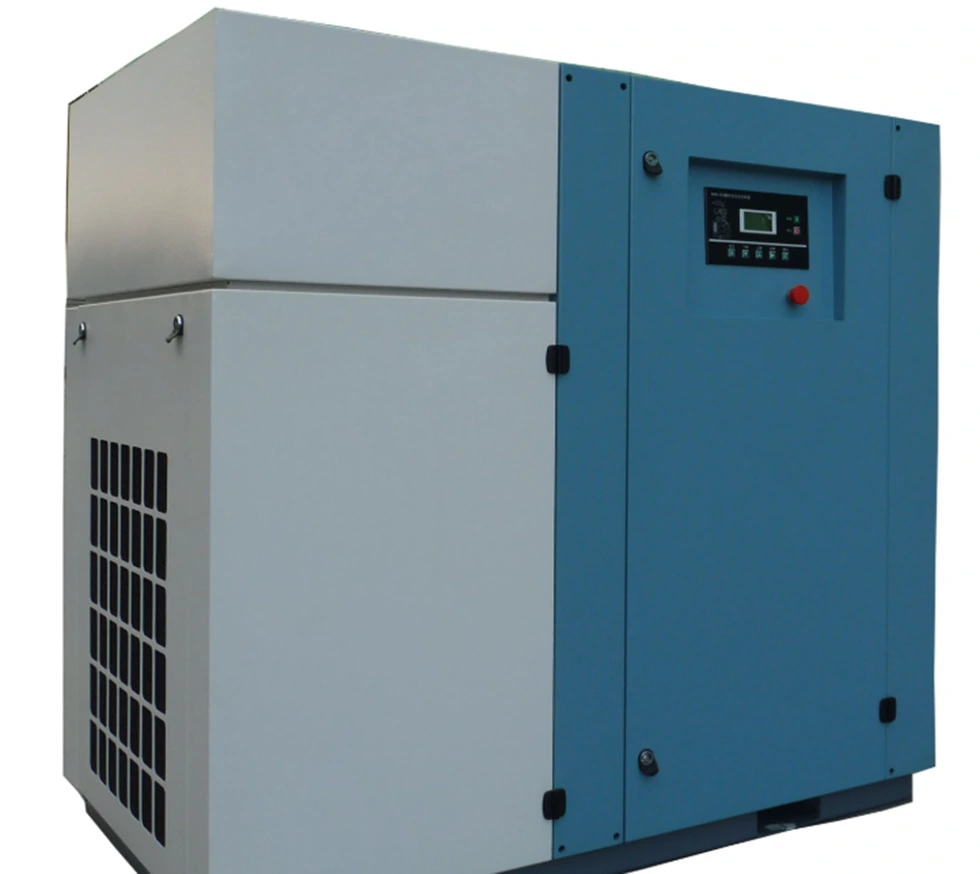

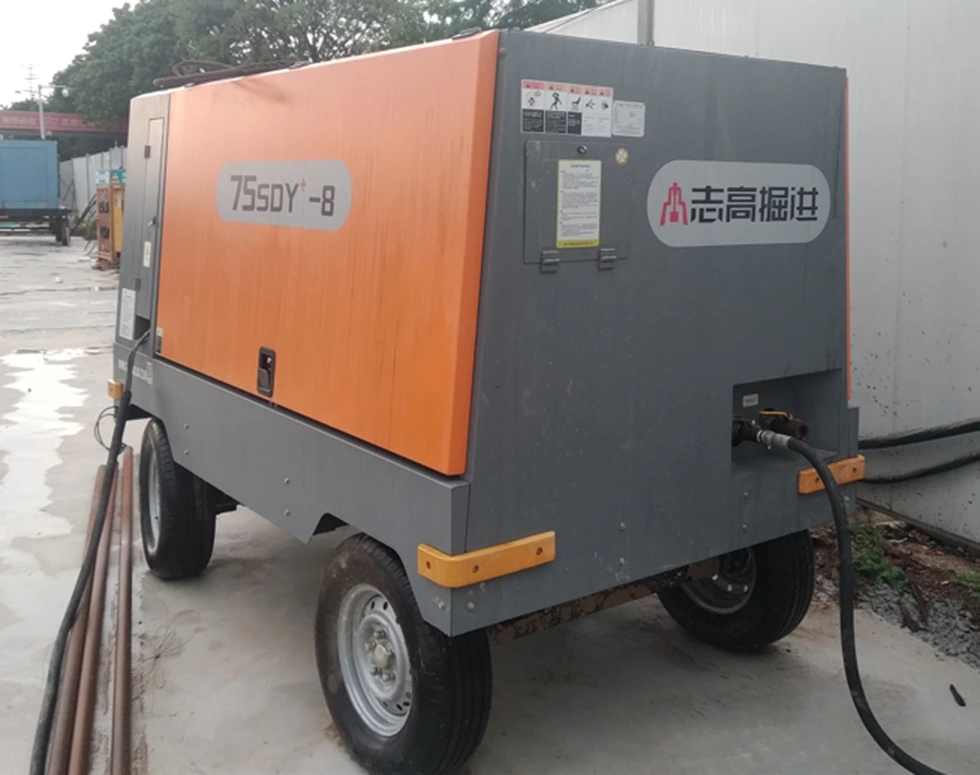

Hava kompresörü

Hava kompresörü inverter, her türlü hava kompresörü için özel bir invertördür. Hava kompresörünün değişken frekans dönüşümü Gaz besleme basıncını kararlı hale getirebilir, basınç regülatörü sayesinde, hava kompresörü belirlenen basınç değeri altında çalışmaya devam edebilir, basınç kararlı ve güvenilirdir ve basınç herhangi bir zamanda adımsız ayar ve ayarlanabilir olabilir. Motor yumuşak başlangıç, kompresör servis ömrü ve bakım döngüsü elde etmek için büyük ölçüde genişletilecektir. Hava kompresörü egzoz hacmi, hava kompresörünün hızı tarafından kontrol edilir, silindirdeki hava valf plakası artık tekrar tekrar açılmaz ve kapalı değildir ve yüksek sıcaklık ve yüksek basınçlı gazın keskin akışını ve etkisini önleyen valf koltuğu ve yay gibi çalışma koşulları büyük ölçüde geliştirilir ve bakım iş yükü azalır.

LCD, tercihlerinize göre birden fazla dil metni ve grafik, LED ekran numaraları, daha sezgisel görüntüler görüntüler

VFD hacmi büyük yapıdır, daha büyük radyatör, ürün kullanım oranı, normal olarak tropik gibi sıcak ortamda çalışabilir.

Çeşitli giriş ve çıkış modları özelleştirilebilir:

1.3p 380V 3P 380V çıkışına giriş.

2. 3P220V 3P220V çıkışına giriş.

3. 3P660V 3P660V çıkışına giriş.

4. 3P 380V çıkışına 1p220v giriş.

5. 1P220V Giriş 3P220V çıkış.

Hız izleme işlevi ile, iki katına çıkabilir.

Modbus RTU iletişimi ile birlikte gelir ve genişleme kartları ekleyerek MODBUS TCP, PRPfibus ve Profinet'i de uygulayabilir.

VFD Bağlantı Şeması.
